【浪涌保護器】主要參數、作用及安裝方法

　　浪涌保護器的主要參數

　　1、標稱電壓Un：被保護系統的額定電壓相符，在信息技術系統中此參數表明了應該選用的保護器的類型，它標出交流或直流電壓的有效值。

　　2、額定電壓Uc：能長久施加在保護器的指定端，而不引起保護器特性變化和激活保護元件的最大電壓有效值。

　　3、額定放電電流Isn：給保護器施加波形為8/20μs的標準雷電波沖擊10次時，保護器所耐受的最大沖擊電流峰值。

　　4、最大放電電流Imax：給保護器施加波形為8/20μs的標準雷電波沖擊1次時，保護器所耐受的最大沖擊電流峰值。

　　5、電壓保護級別Up：保護器在下列測試中的最大值：1KV/μs斜率的跳火電壓;額定放電電流的殘壓。

　　6、響應時間tA：主要反應在保護器里的特殊保護元件的動作靈敏度、擊穿時間，在一定時間內變化取決于du/dt或di/dt的斜率。

　　7、數據傳輸速率Vs：表示在一秒內傳輸多少比特值，單位：bps;是數據傳輸系統中正確選用防雷器的參考值，防雷保護器的數據傳輸速率取決于系統的傳輸方式。

　　8、插入損耗Ae：在給定頻率下保護器插入前和插入后的電壓比率。

　　9、回波損耗Ar：表示前沿波在保護設備(反射點)被反射的比例，是直接衡量保護設備同系統阻抗是否兼容的參數。

　　10、最大縱向放電電流：指每線對地施加波形為8/20μs的標準雷電波沖擊1次時，保護器所耐受的最大沖擊電流峰值。

　　11、最大橫向放電電流：指線與線之間施加波形為8/20μs的標準雷電波沖擊1次時，保護器所耐受的最大沖擊電流峰值。

　　12、在線阻抗：指在標稱電壓Un下流經保護器的回路阻抗和感抗的和。通常稱為“系統阻抗”。

　　13、峰值放電電流：分兩種：額定放電電流Isn和最大放電電流Imax。

　　14、漏電流：指在75或80標稱電壓Un下流經保護器的直流電流。

　　浪涌保護器作用

　　雷電放電可能發生在云層之間或云層內部，或云層對地之間;另外許多大容量電氣設備的使用帶來的內部浪涌，對供電系統(中國低壓供電系統標準：AC 50Hz 220/380V)和用電設備的影響以及防雷和防浪涌的保護，已成為人們關注的焦點。

　　云層與地之間的雷擊放電，由一次或若干次單獨的閃電組成，每次閃電都攜帶若干幅值很高、持續時間很短的電流。一個典型的雷電放電將包括二次或三次的閃電，每次閃電之間大約相隔二十分之一秒的時間。大多數閃電電流在10，000至100，000安培的范圍之間降落，其持續時間一般小于100微秒。

　　供電系統內部由于大容量設備和變頻設備等的使用，帶來日益嚴重的內部浪涌問題。我們將其歸結為瞬態過電壓(TVS)的影響。任何用電設備都存在供電電源電壓的允許范圍。有時即便是很窄的過電壓沖擊也會造成設備的電源或全部損壞。瞬態過電壓(TVS)破壞作用就是這樣。特別是對一些敏感的微電子設備，有時很小的浪涌沖擊就可能造成致命的損壞。

　　浪涌保護器安裝方法

　　1、SPD常規安裝要求

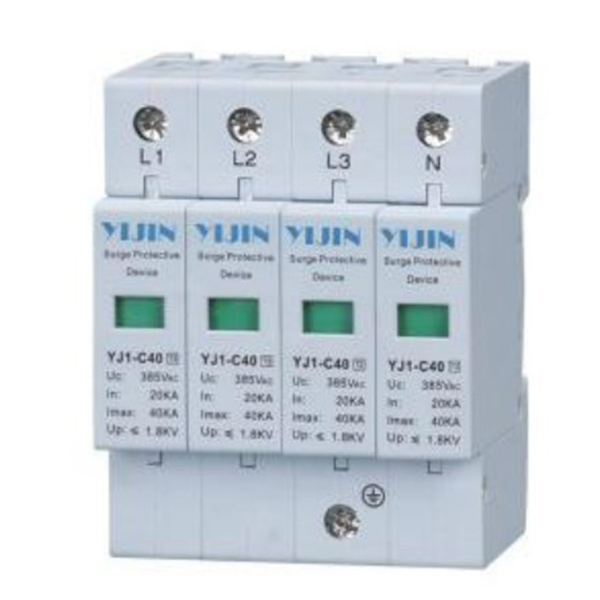

　　浪涌保護器采用35MM標準導軌安裝

　　對于固定式SPD，常規安裝應遵循下述步驟：

　　1)確定放電電流路徑

　　2)標記在設備終端引起的額外電壓降的導線，。

　　3)為避免不必要的感應回路，應標記每一設備的 PE導體，

　　4)設備與SPD之間建立等電位連接。

　　5)要進行多級SPD的能量協調

　　為了限制安裝后的保護部分和不受保護的設備部分之間感應耦合，需進行一定測量。通過感應源與犧牲電路的分離、回路角度的選擇和閉合回路區域的限制能降低互感，

　　當載流分量導線是閉合回路的一部分時，由于此導線接近電路而使回路和感應電壓而減少。

　　一般來說，將被保護導線和沒被保護的導線分開比較好，而且，應該與接地線分開。同時，為了避免動力電纜和通信電纜之間的瞬態正交耦合，應該進行必要的測量。

　　2、SPD接地線徑選擇

　　數據線：要求大于2.5mm2 ;當長度超過0.5米時要求大于4mm2。YD/T5098-1998。

　　電源線：相線截面積S≤16mm2 時，地線用S ;相線截面積16mm2≤S≤35mm2 時，地線用16mm2 ;相線截面積S≥35mm2時，地線要求S/2 ;GB 50054第2.2.9條
