適用范圍

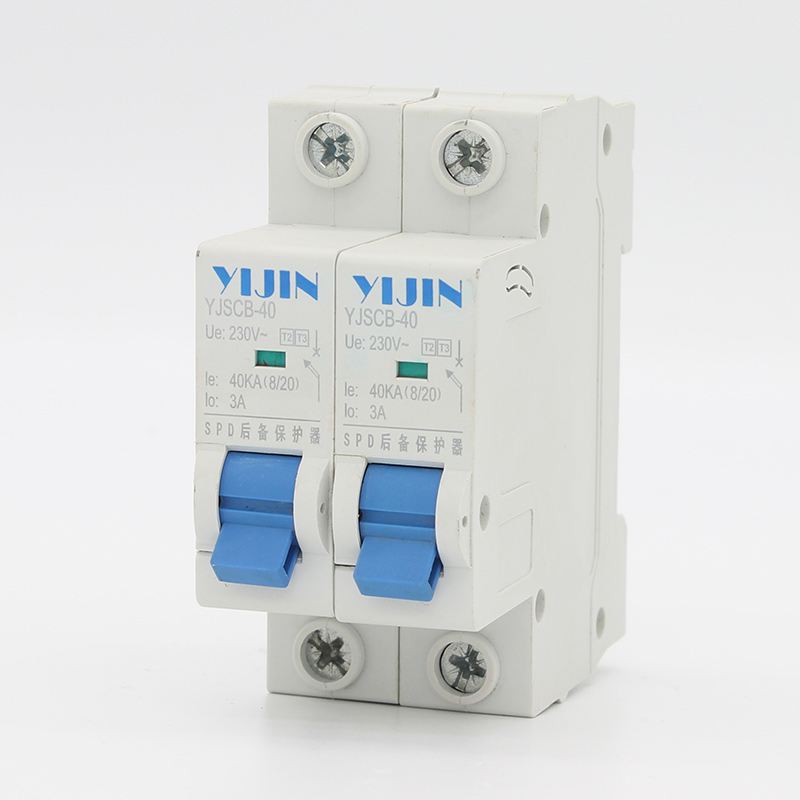

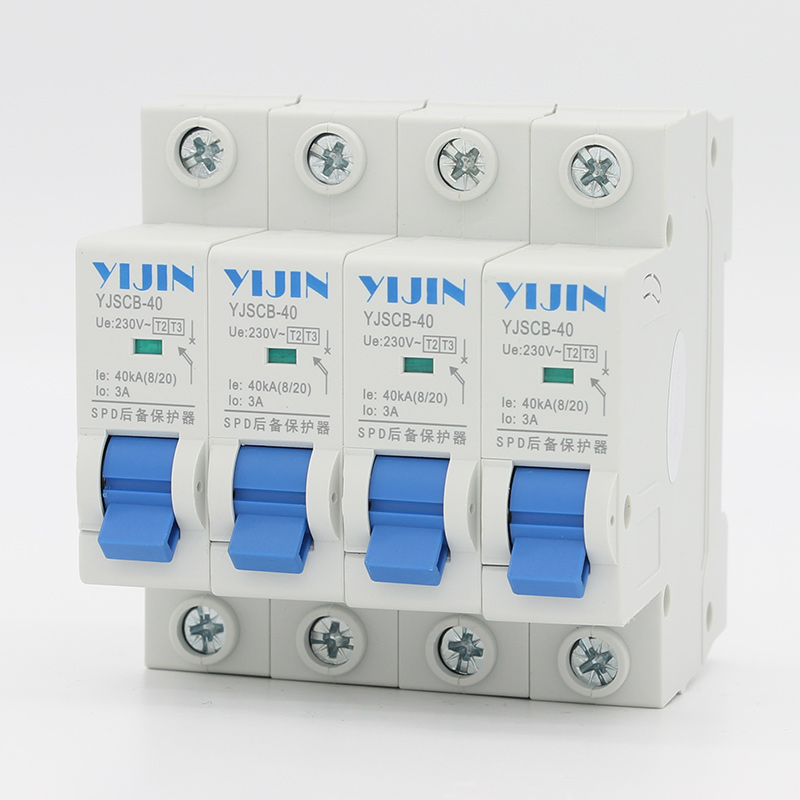

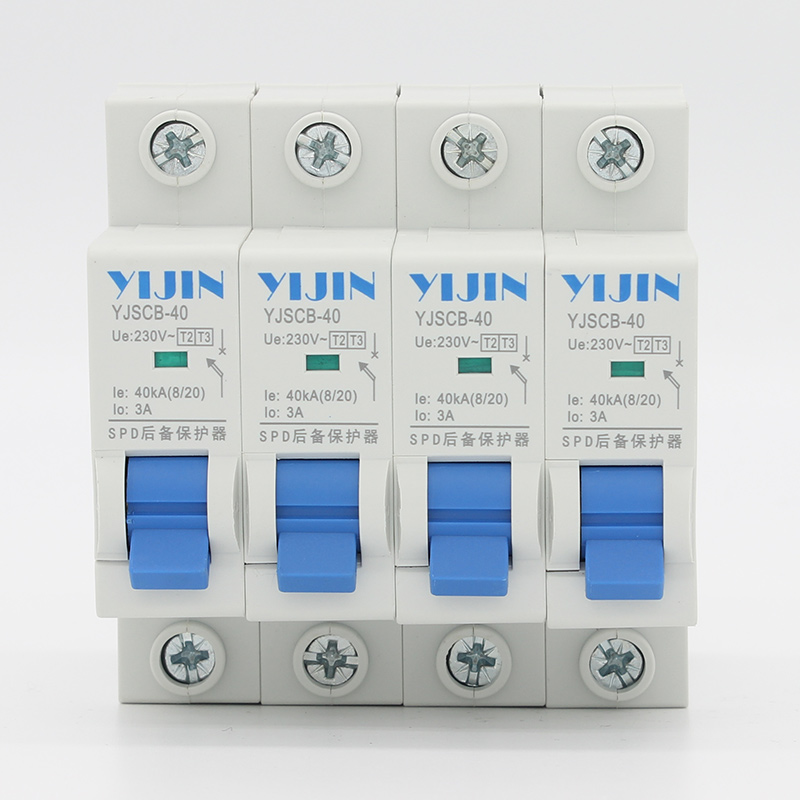

YJSCB-40 SPD后備保護器為電源提供第一級、第二級、第三級設備保護的SPD(防雷保護器)進行專業的后備保護。

適用于已安裝SPD防雷設備的場所，如:工民建筑、電氣、通信、道路交通、石油化工等各行業的電源設備。

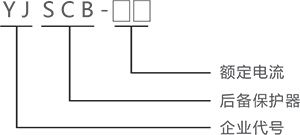

型號含義

產品用途

1、對通過的工頻電流和雷電流實現選擇性分?jǐn)嗄苡行ПＷo(hù)SPD因異常暫態過電壓時SPD發生熔穿短路，造成嚴重火災事故。

2.對通過的工頻電流種雷電流實現選擇性分?jǐn)啵苡行ПＷo(hù)SPD因發生劣化致使SPD啟動電壓降到低于電源電壓工頻漏電流增大，造成嚴重火災事故。

3、當SPD有雷電流通過時，這個外置脫離器不會出現誤脫扣，使電氣設備防雷始終處于有效狀態。

產品特點

a、運行短路電流分?jǐn)嗄芰?qiáng)

b、大雷電沖擊電流(25kA 10/350us,100kA 8/20μs)不分?jǐn)?-確保SPD防雷保護有效；

c、參量控制脫扣機構，對通過電流實現選擇性分?jǐn)?/p>

d、沖擊電流殘壓低，能與熔斷器媲美;

e、沖擊電流耐壓能力強，不誤動作;

f、微斷外型、體積小、方便斷電對SPD進行檢測;

g、規格齊全，滿足T1T2級SPD配套;

h、35mm卡軌安裝，符合世界各地安裝需要;

i、高能觸頭、使用壽命長;

j、工頻電流通過大于3A脫扣;

正常工作條件

1、周圍空氣溫度

a.上限值不超過+40℃。

b.下限值不低于-20℃。

c.24h內平均值不超過+35℃。

d.極限使用溫度-40℃~+75℃。

2、海拔高度

安裝地點的海拔高度不超過2000米

3、大氣條件

a.在周圍空氣溫度為+35℃時，空氣相對濕度不超過50%，在較低溫度下可以有較高的相對濕度。

b.最濕月的月平均最低溫度在20℃時，月平均相對濕度為90%。

c.已考慮到因溫度變化而發生在產品表面上的凝露。

4、污染等級

保護器使用的污染等級為3級。

5、安裝類別

安裝類別為工、Ⅲ類。

6、安裝條件a.保護器可以垂直或水平安裝在柜體內，特殊要求須特殊訂貨，b.應安裝在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃。

c.應安裝在沒有雨雪侵襲的地方。

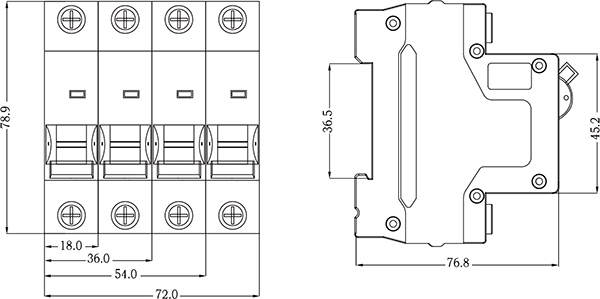

主要參數及技術性能

產品接線示意圖
