適用范圍

本產品涉及智能電網電子通訊技術領域，具體屬于一種新型故障尋址智能斷路器，包括智能電力電容器、RS485收發器、GPRS模塊和PC端機，所述的智能電力電容器通過RS485收發器與PC端機有線連接，通過GPRS模塊與PC端機無線連接。RS-485通訊智能斷路器克服了現有技術的不足，采用RS485串口的半雙工網絡，收發器選擇帶隔離增強型的ADM2483，總線使用雙絞線，具有良好的抗噪聲，抗干擾性，能夠長距離傳輸，通訊速度低于1000bps時傳輸距離可達1000米，最多允許256個收發器接入RS485總線;實現了智能電力電容器和PC端機之間的實時通訊和數據上傳，方便了工程技術人員對電網工況環境的實時監測，降低了電網監測難度和監測成本，使工程技術人員能夠及時有效的調整無功功率補償方案。

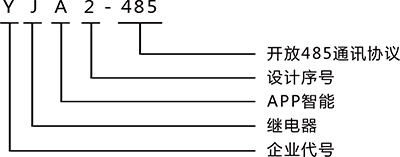

型號含義

正常工作條件

1、周圍空氣濕度為:-40℃~+85℃，24小時內其平均值不超過+35℃

2、海拔高度不超過2000m。

3、大氣條件安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50%;在較低的溫度下可允許有較高相對濕度，最濕月的月平均最低溫度不超過+25℃℃，該月的平均最大相對濕度不超過90%。并考慮到因溫度變化發生在產品表面的凝露。

4、污染等級:2級。

5、安裝類別:類別Ⅱ

6、安裝方式:采用 國際標準導軌。

7、控制方式:APP遠程控制+本地手動按鈕控制

主要參數及技術性能

RS-485智能斷路器實現遠程控制適用于額定電壓230V，頻率50Hz，額定電流40A的線路中，作接通、分?jǐn)喽〞r(shí)、延時及分配電能和承載額定電流的作用。

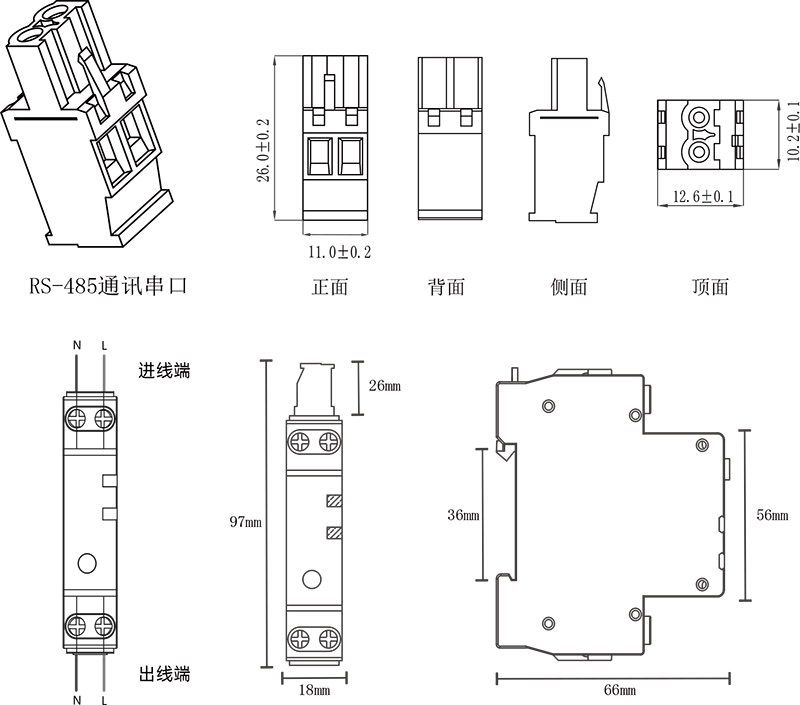

產品尺寸

訂貨時需要說明產品型號、數量，例:YJA2-485 40A 20臺;如有特殊要求，應另注明。

用于涉電維修安裝，務必確保操作人員持有電工類作業資質并采取必要的斷電、絕緣防護措施。
