適用范圍

自動重合閘漏電保護器是突破傳統的安全用電保護方式，利用機械自動化原結合現代電子控制技術研制成功的新一代高科技智能型安全用電產品。該產理，品通過微機控制技術實現在線檢測功能和過載(過流)、短路、過壓、欠壓、漏電保護功能，產品集開關、保護為一體，實現了數字化安全用電的全面保護，同時具備抗雷電浪涌功能。在使用中一旦檢測到用電故障立即保護跳閘，待故障消除后則自動重合閘，無需人為干預，從根本上解決了因用電故障跳閘中斷供電而不能自動重合閘的問題。

本產品適用于通信、交通、工礦企業、智能化小區、石油化工等行業，并且在無線基站設備、寬帶交換機、監控設備、氣象監測設備等方面有大量成功的應用案例。

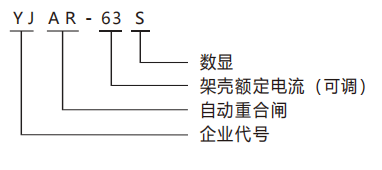

型號含義

產品特點

智能化設計，根據用電情況自動保護、自動重合閘

多檔位選擇額定電流，使用更靈活

功能強大，在線式全面檢測多種用電故障

數字診斷、預警準確,報警、保護更快捷、更準確

正常工作條件

1、周圍空氣溫度

a.上限值不超過+40℃。

b.下限值不低于-4℃℃。

c.24h內平均值不超過+30℃，

d.極限使用溫度-40℃℃~+75℃℃

2、海拔高度安裝地點的海拔高度不超過2000米。

3、大氣條件

a.在周圍空氣溫度為+35℃時，空氣相對濕度不超過50%，在較低溫度下可以有較高的相對濕度。

b.最濕月的月平均最低溫度在20℃時，月平均相對濕度為90%。

c.已考慮到因溫度變化而發生在產品表面上的凝露。4、污染等級

保護器使用的污染等級為2級，

5、安裝類別

安裝類別為工、Ⅲ類。

技術參數

5.1額定工作電壓:AC230V。

5.2額定電流In:1A-63A/1A-100A可調。

5.3壽命:電氣壽命通斷20000次。

5.4本機功耗:<3W。

5.5工作電壓范圍:AC120V-320V。

5.6最大額定輸出電流:In63A/100A.

5.7 漏電保護設置范圍:10-90mA，動作時間≤0.1S.

5.8 欠壓保護設置范圍:AC140-190V，動作時間2-5S.

5.9 過壓保護設置范圍:AC240-300V，動作時間2-5S。

5.10 過流保護設置范圍:1A-63A;63A-100A，動作時間2-5S5.11 短路保護電流:>3ln，動作時間≤0.1S。

5.12 防雷保護:在L-N間加1.2/50us(8/20us)組合波，2KV不產生誤動作，8KV不損壞。

5.14 保護器自動重合閘次數與時間的關系如下表：

5.14 實時電壓、電流、剩余電流顯示，誤差≤5%。

5.15 最大故障信息保成數量999。

5.16 安裝:安裝在35x7.5mm標準導軌上。

產品功能

a.合閘前檢測:產品在合閘前對線路進行檢測，當過欠壓、電、過流任一故障存在都不能合閘。

b.過壓保護:當輸入端電壓大于設定值時自動斷開

c.欠壓保護:當輸入端電壓小于設定值或斷電時自動斷開。

d.過流保護:當電流大于或等于額定電流1.15倍時，保護器持續3S自動斷

開。

e.短路保護:當電流大于3倍額定電流時，保護器在0.1S內自動斷開

f.剩余電流保護:當泄露電流大于設定值或人身觸時，保護器在0.1S內自動斷

開。

9.零線斷開保護:零線斷開或松動時，電壓不平衡到一定值時，保護器自動斷次

h.斷電保護:斷電時保護器自動斷開，來電檢測正常后保護器自動合閘。

i.自動合閘:當故障發生時自動斷開;故障排除后自合閘。

i.自動保存信息:自動斷開的各種信息，包括斷開次數、時間、故障類型等為故障分析提供依據。

k.聲光故障報警:故障斷開時，相應故障指示燈亮，同時聲音報警響起。

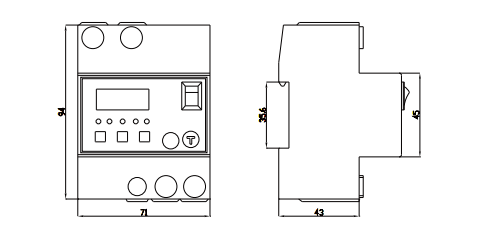

產品尺寸
