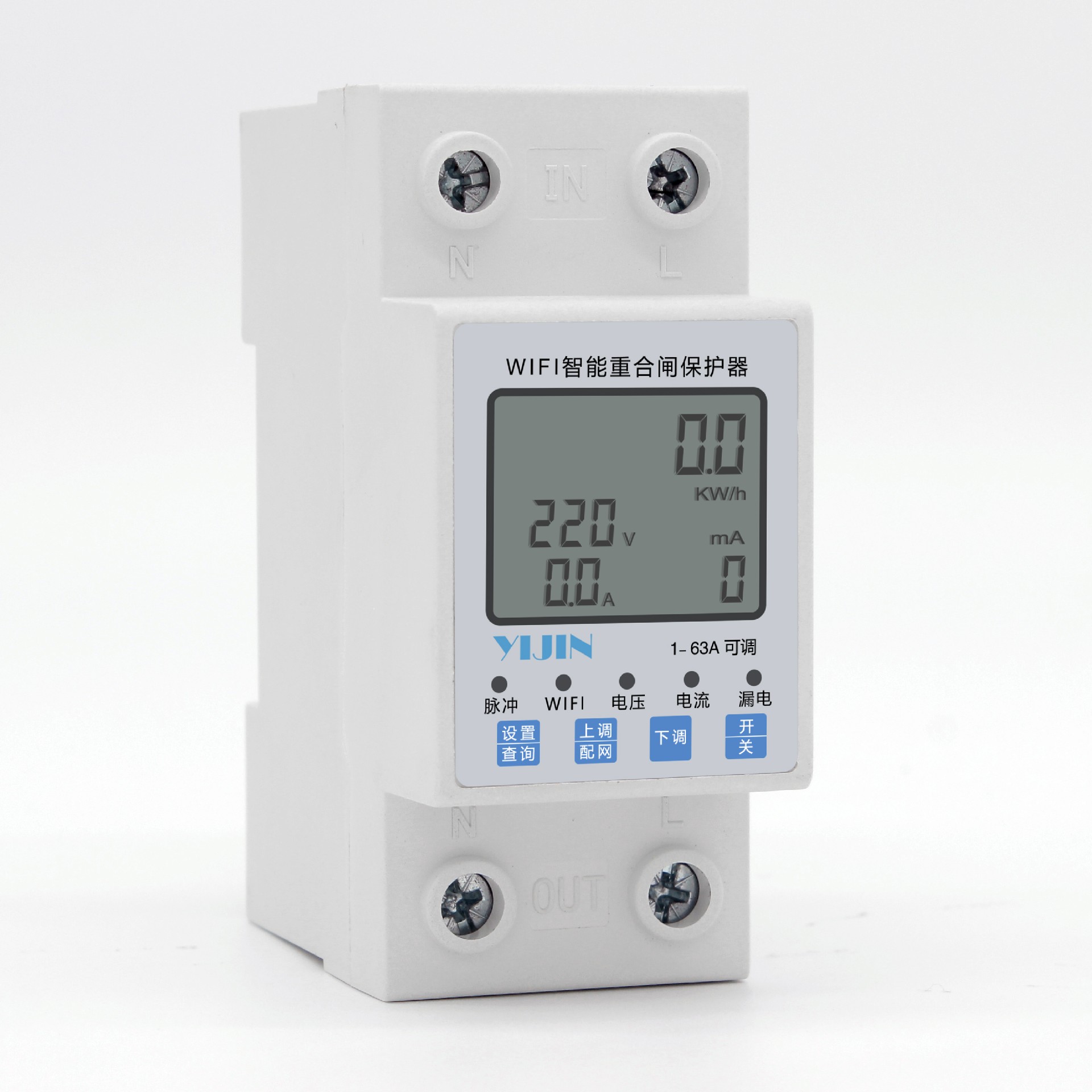

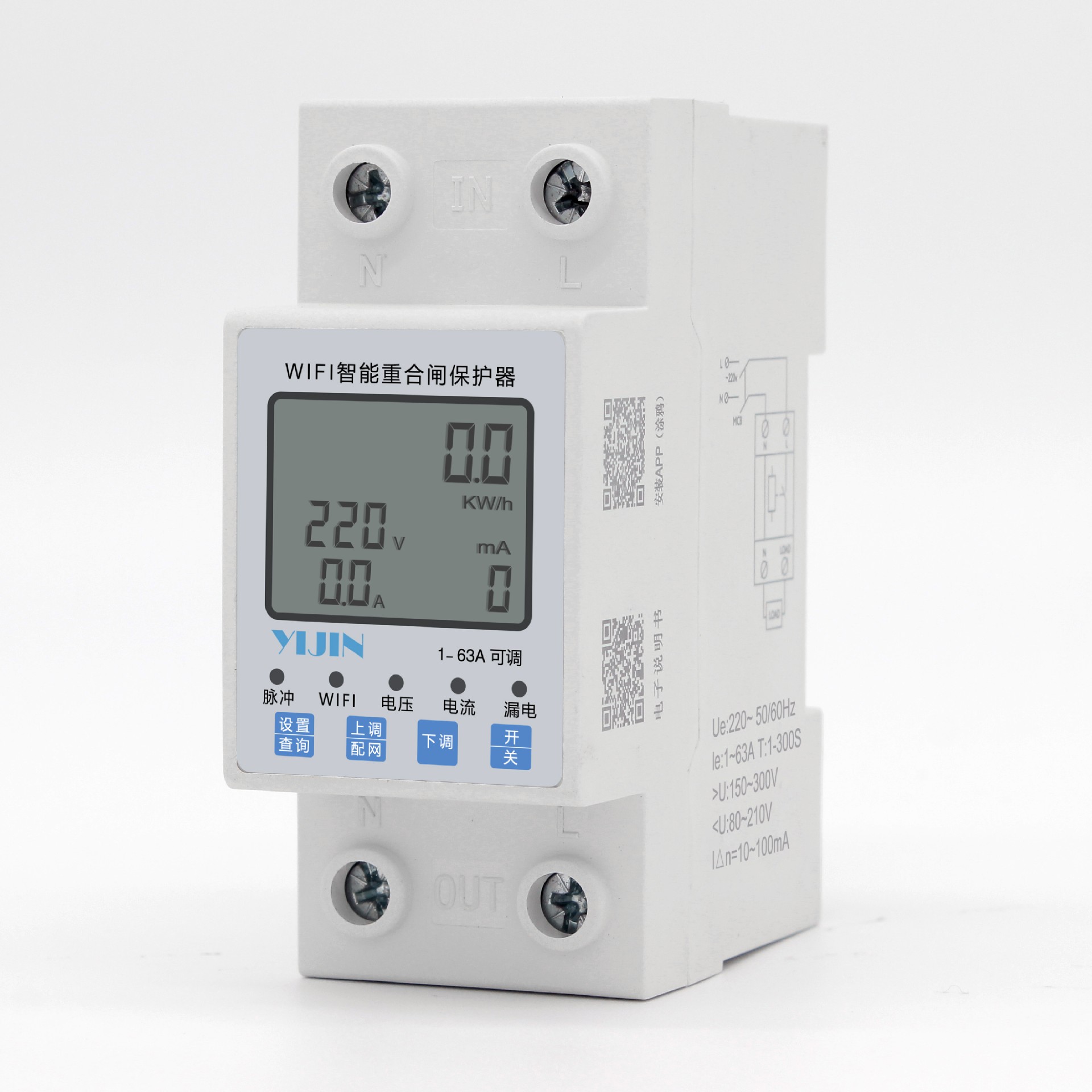

產品介紹

WIFI智能重合閘保護器適用于交流50HZ,額定電 220V的線路中起到遠程控制，多人控制的作用，可根據 北京時間設定時開和關，適用于各種環境下的用電設備， 如家庭、學校企業、市政工程、路燈、農廠、出租房、水 泵、地暖、熱水器等地方的遠程智能控制。

產品功能

1、本產品具有LCD背光顯示,顯示實時電網電壓、電 流、漏電、電量等參數，產品內部采用國家電網公司專用 的高精度計量專用芯片,24位ADC數值采樣精度。

2、就地設定保護功能過壓、欠壓、過流、漏電、延時 等,電量累加及可清零設置，還具有設定菜單一鍵恢復出廠 設置等功能。

3、設備在沒有網絡的狀態下30米內可以通過手機藍 牙進行連接設備,實現遠程控制“開啟”“關閉”

4、使用遠程控制保護開關必須處于聯網狀態下才能實 現遠程控制"開啟""關閉",通過手機APP進行參數設置電 流、電壓、漏電、延時等設置,顯示實時用電量、電壓、電 流、 漏電流、可用電量及日用電量統計等數據。

5、通過手機APP開啟與關閉預付費功能,支持電量充 值與清零,密碼保護與修改設定,當可用電量或剩余可用電 量為0時將自動關閉用電設備。出廠密碼(0000)

6、不需要遠程控制的情況下,設備也能實現自動合閘 過壓欠壓漏電也能起到保護。

7、本產品不支持漏電保護后自動合閘功能，當產品出 現漏電保護分閘情況（屏幕顯示OFF），請立即檢查并排 除線路或設備漏電故障，再進行手動合閘后方可正常使 用。

8、產品短按設置鍵可以進行快速查看設置參數,長按 設置鍵三秒進入設置程序。

正常工作條件

1、周圍空氣溫度  使用溫度-25℃~+75℃；24h內平均值不超過+35℃。

2、海拔高度  安裝地點的海拔高度不超過2000米。

3、大氣條件

a.在周圍空氣溫度為+35℃時，空氣相對濕度不超過  50%，在較低溫度下可允許有較高的相對濕度。

b.最濕月的月平均最低溫度在+20℃時，月平均相對  濕度不超過90%，并考慮到因溫度變化而發生在產品  表面上的凝露。

4、污染等級  保護器使用的污染等級為3級。

5、安裝類別  安裝類別為Ⅱ、Ⅲ類。

6、安裝條件  a.保護器可以垂直或水平安裝在柜體內，特殊要求須特殊 訂貨。

b.應安裝在無爆炸危險的介質中，且介質中無足以腐蝕金 屬和破壞絕緣的氣體與導電塵埃。

c.應安裝在沒有雨雪侵襲的地方。

主要參數及技術性能

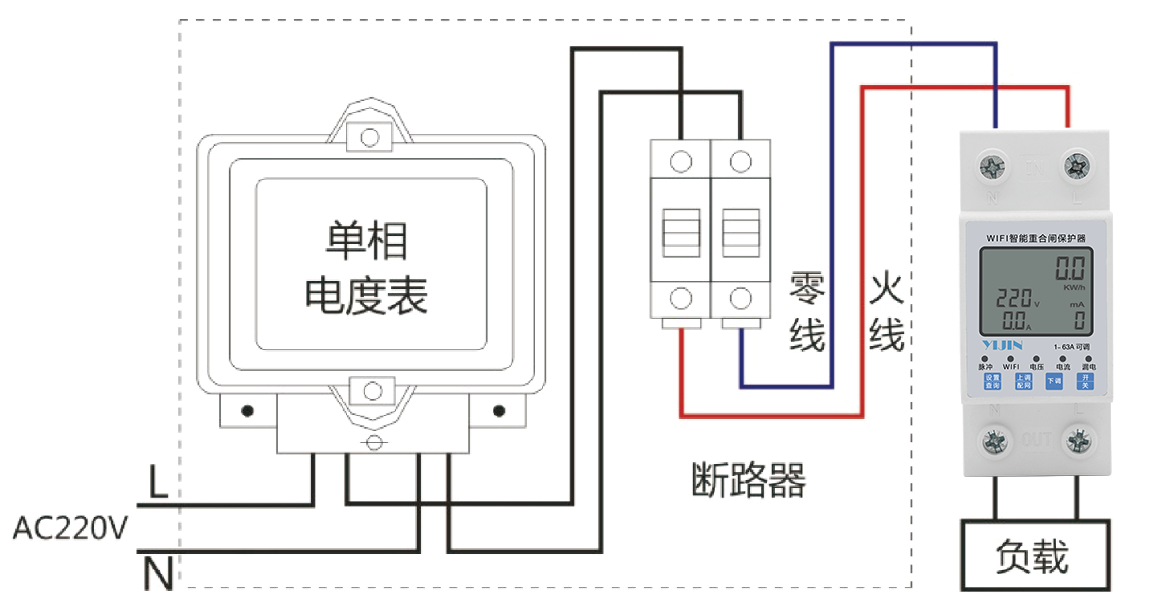

接線示意圖

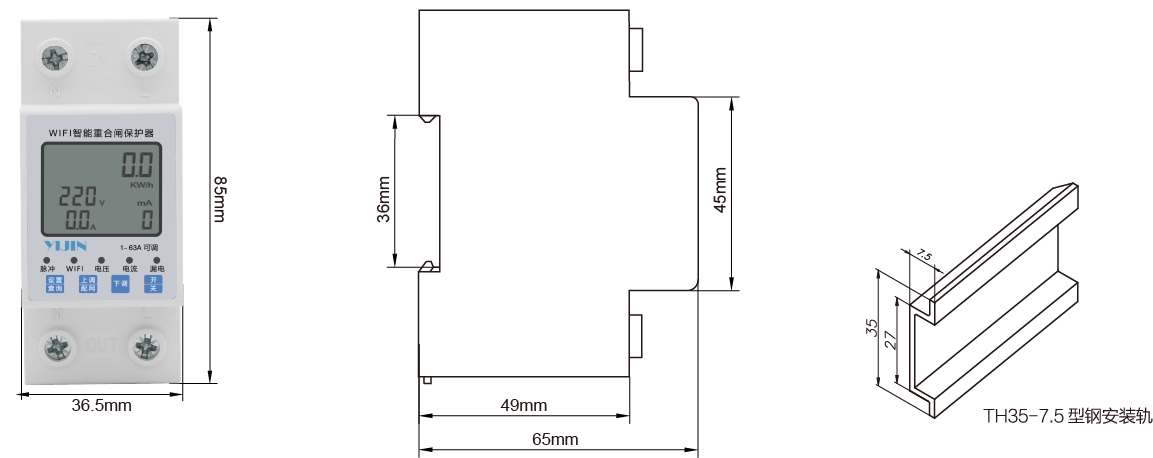

產品尺寸
