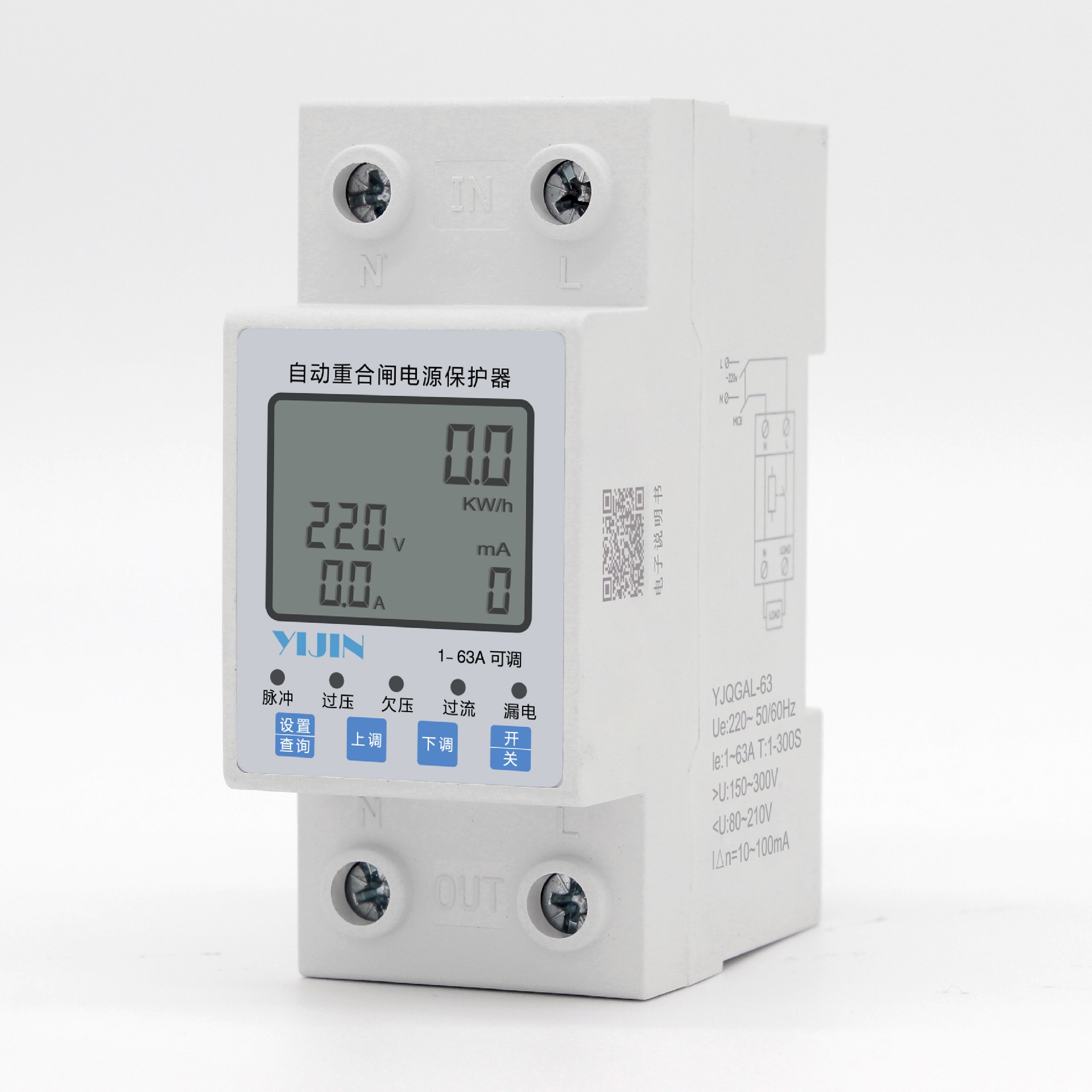

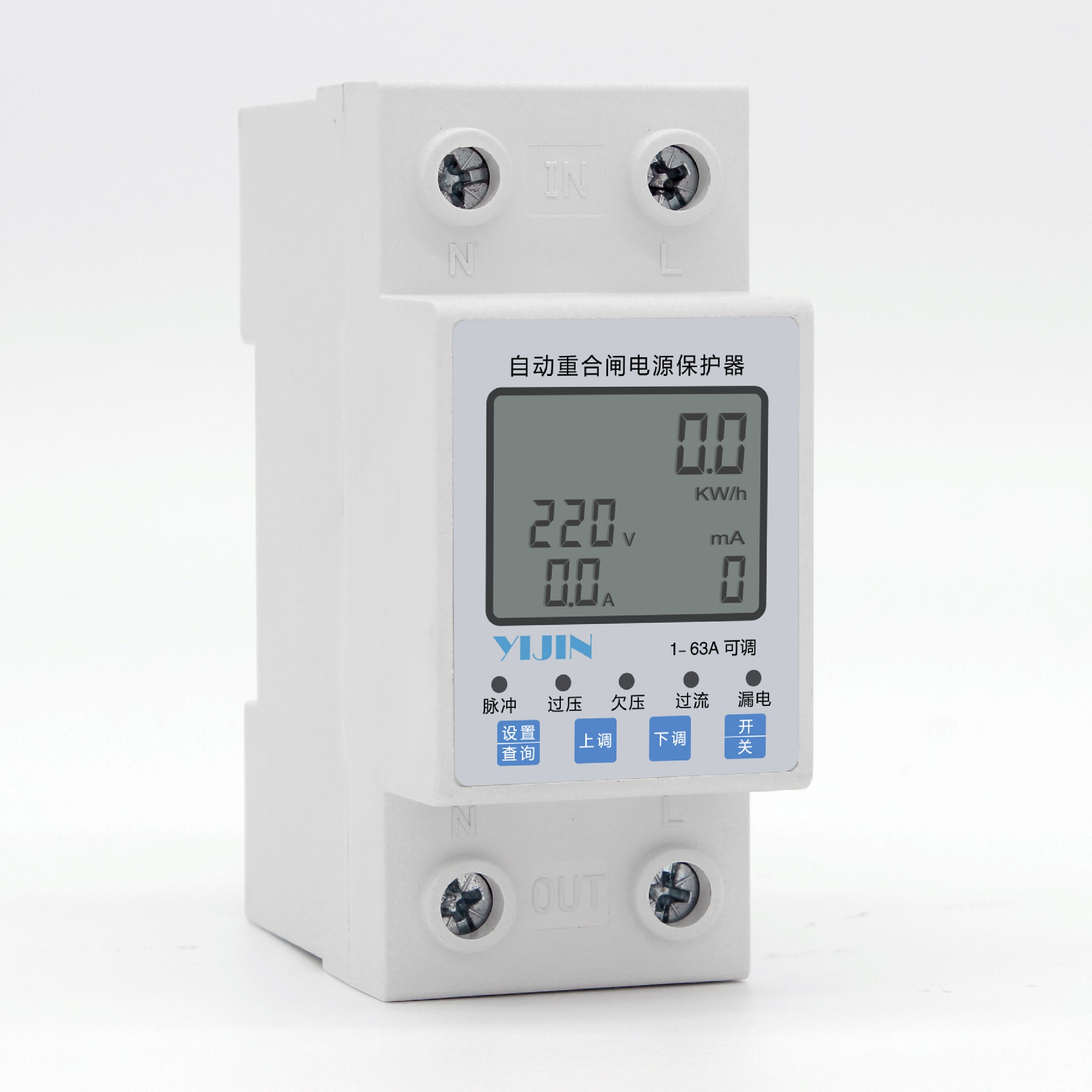

產品介紹

自動重合閘電源保護器適用于交流50HZ,額定電220V的線路中當線路中出現過壓故障，欠壓故障或過流故障等，本產品都能瞬間切斷電源，避免對電氣設備造成不必要的損壞。當線路恢復正常，保護器又能自動恢復供電。本產品的過壓切斷值，欠壓切斷值，過流保護值，漏電保護值等均可自行設置，可根據當地實際情況自行調整相應參數。可適用于各種環境下的用電設備，如家庭、學校企業、市政工程、路燈、農廠、出租房、水泵、地暖、熱水器等。

產品功能

1、本產品具有LCD背光顯示,顯示實時電網電壓、電流、漏電、電量等參數，產品內部采用國家電網公司專用的高精度計量專用芯片,24位ADC數值采樣精度。

2、就地設定保護功能過壓、欠壓、過流、漏電、延時等,電量累加及可清零設置，還具有設定菜單一鍵恢復出廠設置等功能。

3、本產品不支持漏電保護后自動合閘功能，當產品出現漏電保護分閘情況（屏幕顯示OFF），請立即檢查并排除線路或設備漏電故障，再進行手動合閘后方可正常使用。

4、產品短按設置鍵可以進行快速查看設置參數,長按設置鍵三秒進入設置程序。

正常工作條件

1、周圍空氣溫度  使用溫度-25℃~+75℃；24h內平均值不超過+35℃。

2、海拔高度  安裝地點的海拔高度不超過2000米。

3、大氣條件

a.在周圍空氣溫度為+35℃時，空氣相對濕度不超過  50%，在較低溫度下可允許有較高的相對濕度。

b.最濕月的月平均最低溫度在+20℃時，月平均相對  濕度不超過90%，并考慮到因溫度變化而發生在產品  表面上的凝露。

4、污染等級  保護器使用的污染等級為3級。

5、安裝類別  安裝類別為Ⅱ、Ⅲ類。

6、安裝條件  a.保護器可以垂直或水平安裝在柜體內，特殊要求須特殊 訂貨。

b.應安裝在無爆炸危險的介質中，且介質中無足以腐蝕金 屬和破壞絕緣的氣體與導電塵埃。

c.應安裝在沒有雨雪侵襲的地方。

主要參數及技術性能

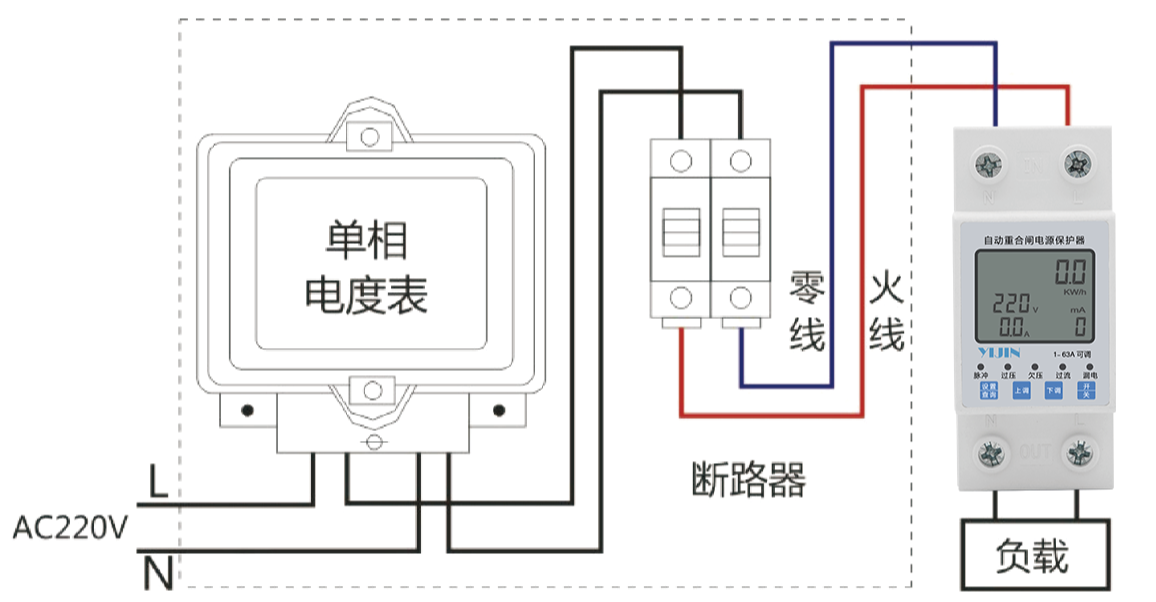

接線示意圖

產品尺寸
