產品概述及適用范圍

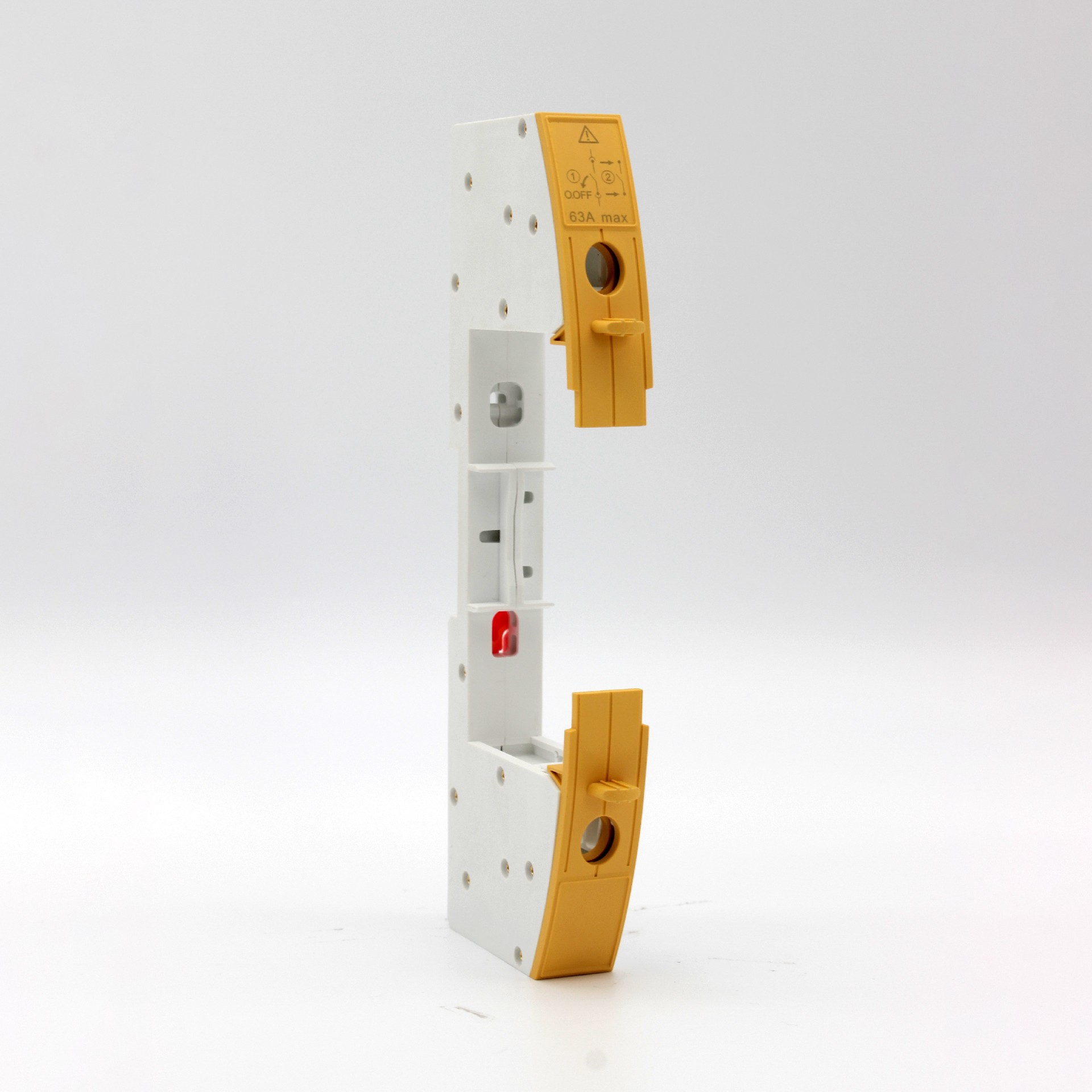

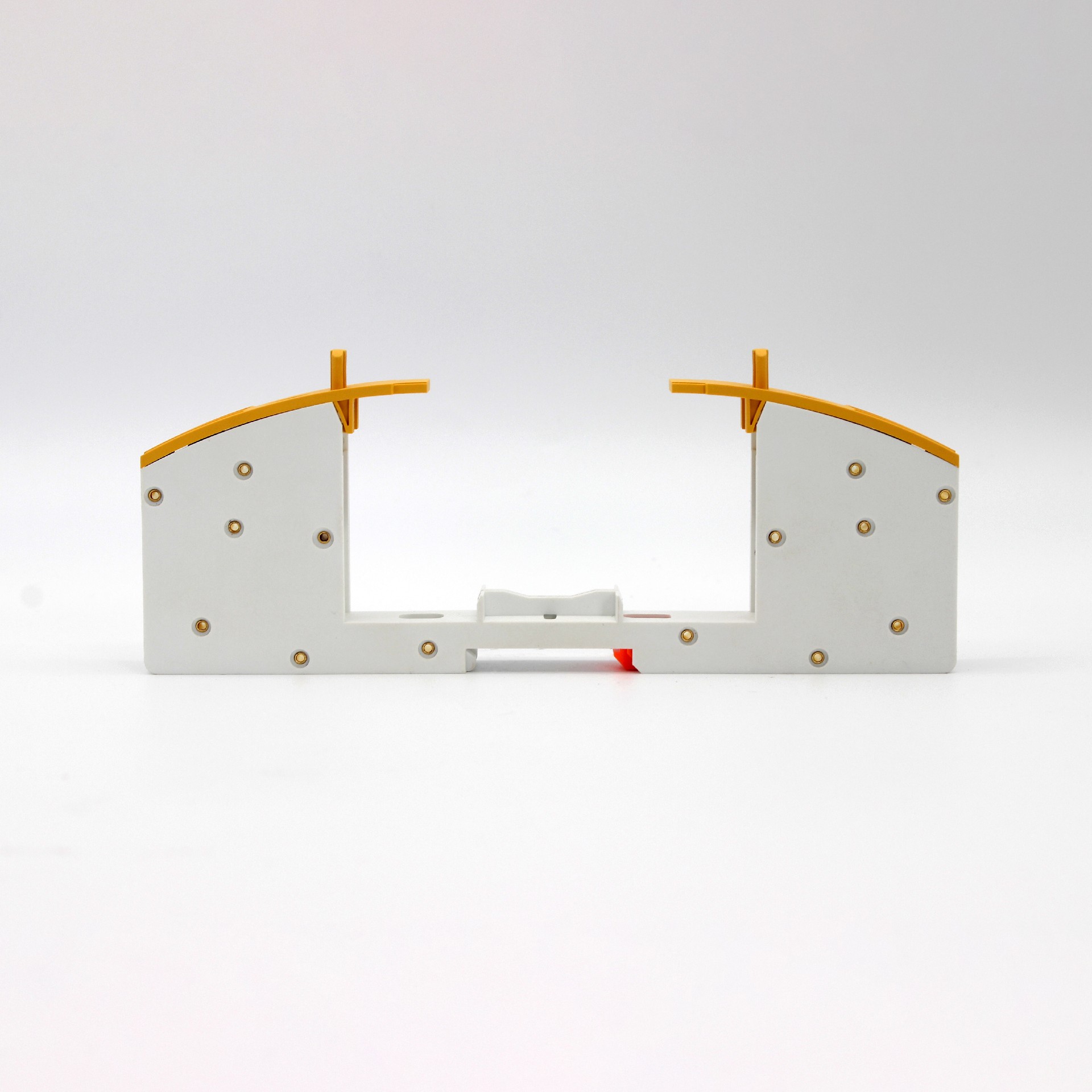

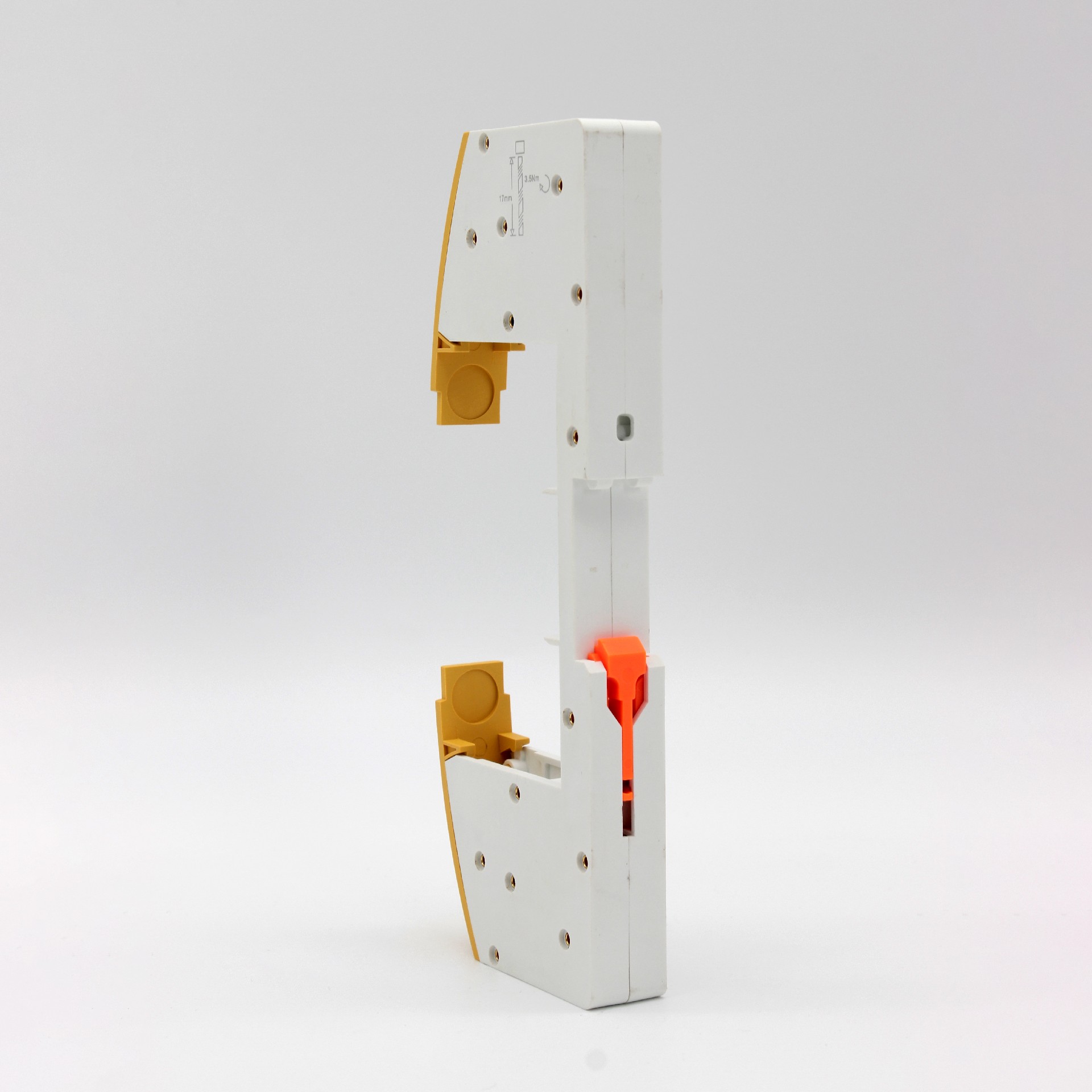

斷路器插拔式底座，適用于交流50Hz電壓220V控制電路中，該底座專為配合施耐德 iC65、iINT125、iID 系列微型斷路器設計，額定電流 ≤63A。

用于擴展功能：

與斷路器拼裝后，可實現分勵脫扣、失壓脫扣、輔助接點等擴展功能。

1、配電系統快速維護

支持帶電更換斷路器:在需要頻繁檢修或更換斷路器的場合(如配電柜、控制箱)，無需斷開主線路導線，可直接將斷路器從底座拔出進行更換。

簡化操作流程:適用于空間狹窄或線路密集的安裝環境，減少重新接線的時間和操作復雜度。

2、多極斷路器配套安裝

需嚴格匹配斷路器極數:單極斷路器(1P)對應單極底座，多極斷路器(2P/3P/4P)需搭配對應極數的插拔式底座。

典型應用:工業控制柜、建筑配電箱等需分路控制的場景，確保各相線路獨立插拔。

3、與特定附件兼容

可搭配63A以下iD附件(如絕緣監視模塊)，但需剪除斷路器上黃色卡夾的凸出部分以確保兼容性。

技術參數

工作環境要求

1、周圍空氣溫度

     使用溫度-5℃~+40℃；24h內平均值不超過+35℃。

2、海拔高度

     安裝地點的海拔高度不超過2000米。

3、大氣條件

     a.在周圍空氣溫度為+40℃時，空氣相對濕度不超過50%，在較低溫度下可允許有較高的相對濕度。

     b.最濕月的月平均最低溫度在+20℃時，月平均相對濕度不超過90%，并考慮到因溫度變化而發生在產品表面上的凝露。

4、污染等級

     拔插式底座使用的污染等級為2級。

5、安裝條件

     垂直安裝(傾斜容差±2°)，避免振動、強磁場環境。
