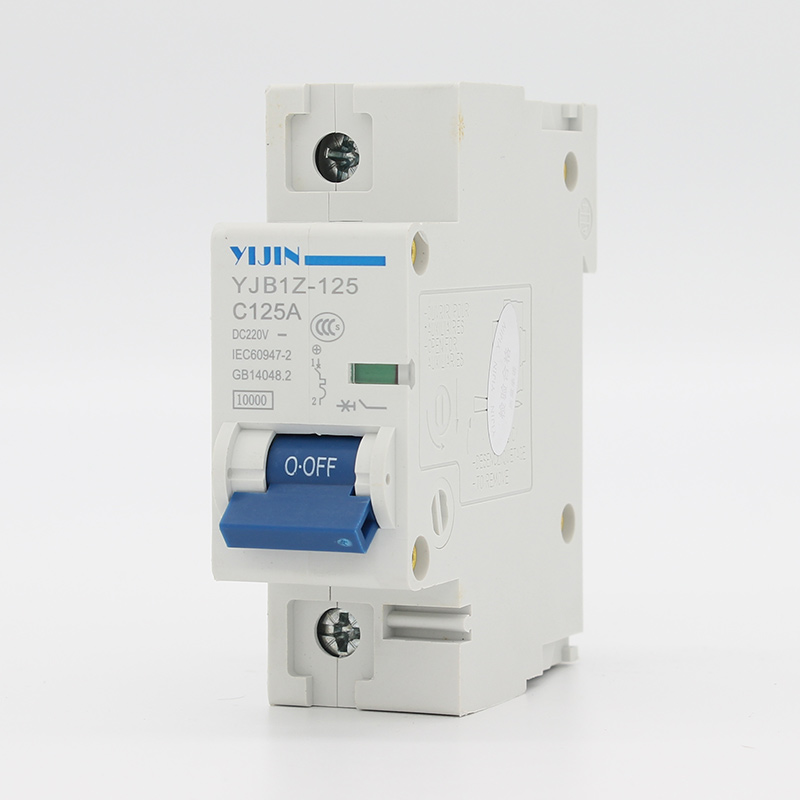

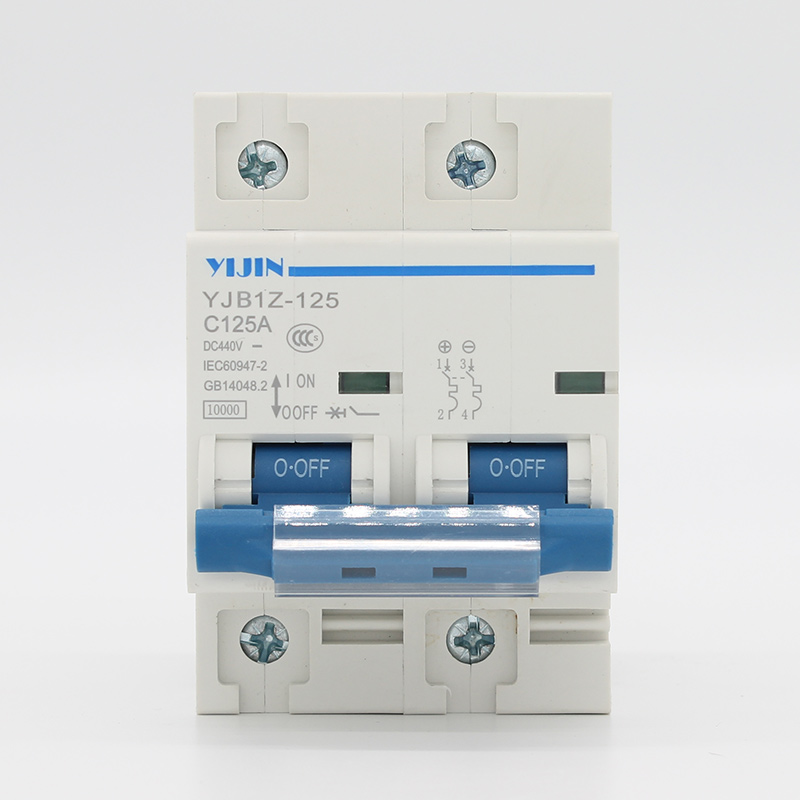

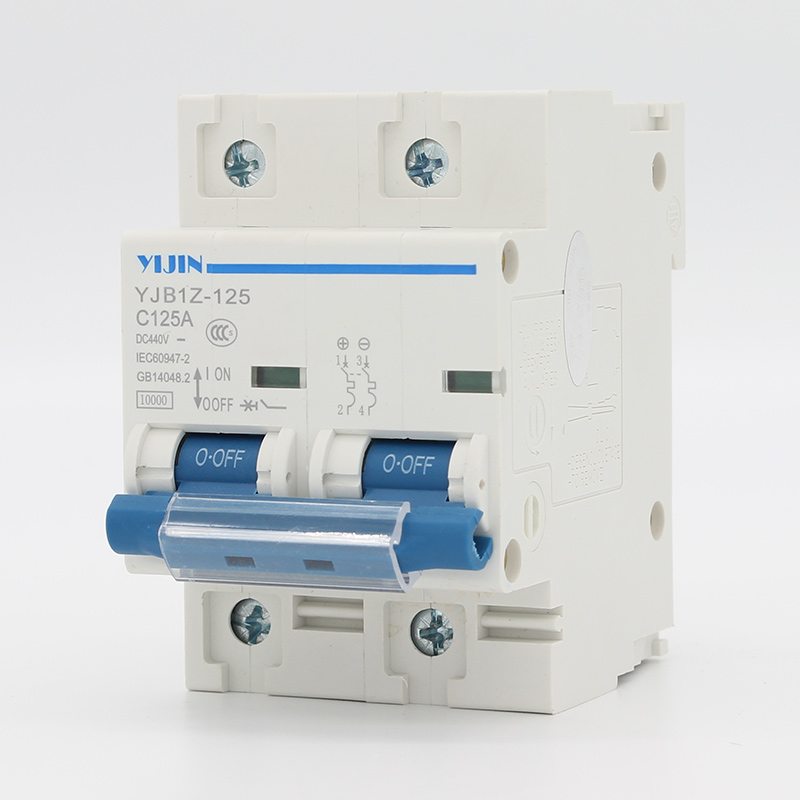

YJB1Z-125小型直流斷路器
YJB1Z-125系列直流小型斷路器(以下簡稱斷路器)，適用于額定電流125A及以下，直流額定電壓220V和440V的線路中。用來對直流配電系統的設施和電氣設備進行過載、短路保護之用，可廣泛用于電力、郵電、交通、工礦企業等行業。
本產品符合IEC60947-2、GB14048.2標準要求。
本產品符合IEC60947-2、GB14048.2標準要求。
使用范圍
YJB1Z-125系列直流小型斷路器(以下簡稱斷路器)，適用于額定電流125A及以下，直流額定電壓220V和440V的線路中。用來對直流配電系統的設施和電氣設備進行過載、短路保護之用，可廣泛用于電力、郵電、交通、工礦企業等行業。
本產品符合IEC60947-2、GB14048.2標準要求。

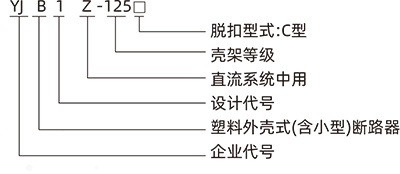

型號含義
產品特點
YJB1Z-125直流斷路器由外殼、操作機構、熱脫扣器、電磁脫扣器觸頭系統、滅弧系統等組成，具有過載和短路保護功能，設計獨特的結構和強有力永磁滅弧系統使產品具有10KA的短路能力，機械壽命20000次以上，產品外型美觀，安裝導軌為T(mén)H35-7.5型標準鋼安裝軌，并具有以下特點:手柄設計在前端面的上方，操作時安全手感強、手感舒適，接線時一定要注意“+、-”極性，電源上進下出，符合電源進線特點，安裝方便，節省導線。
技術參數
| 殼架等級額 定電流 lmm (A) | 極數 | 寬度/位 (18mm 倍數) | 額定電壓 (V) | 額定電流 In(A) | 額定極限短路能力 | 瞬時脫 扣器型 | |
| 分?jǐn)嚯娏?br/>Icu(A) | 時間常數 T(ms) | ||||||
| 63 | 1 | 1 | DC125V/220V | 63、80、100 125A | 10000 | 10 | C |
| 2 | 2 | DC250V/440V | |||||
標準時間-電流
| 試驗 | 瞬時脫 扣器型 | 直流試 驗電流 | 起始狀態 | 脫扣或不脫扣時間極限 | 預期結果 | 備注 |
| a | C | 1.05In | 冷態 | t≥2h | 不脫扣 | |
| b | C | 1.3In | 緊接著 a項試驗 | t<2h | 脫扣 | 電流在5S 內穩定上升 |
| C | C | 8In | 冷態 | t≥0.2s | 不脫扣 脫扣 | 閉合輔助 開關接通 電源 |
| 12In | t<0.2s |

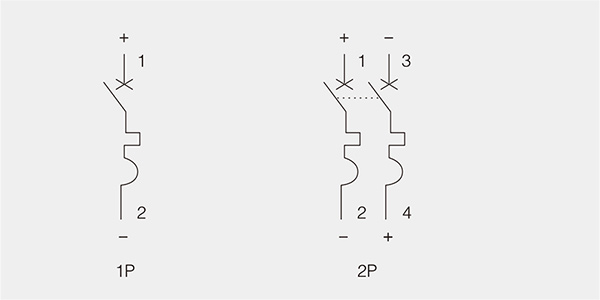

接線圖

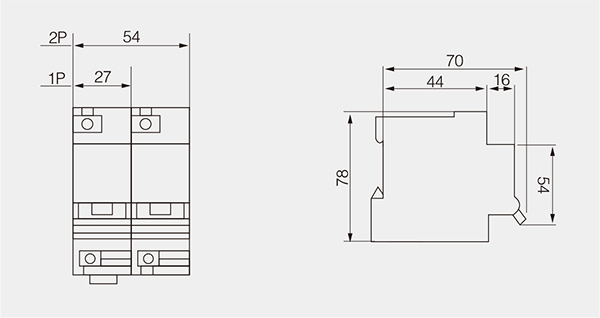

安裝及外形尺寸
