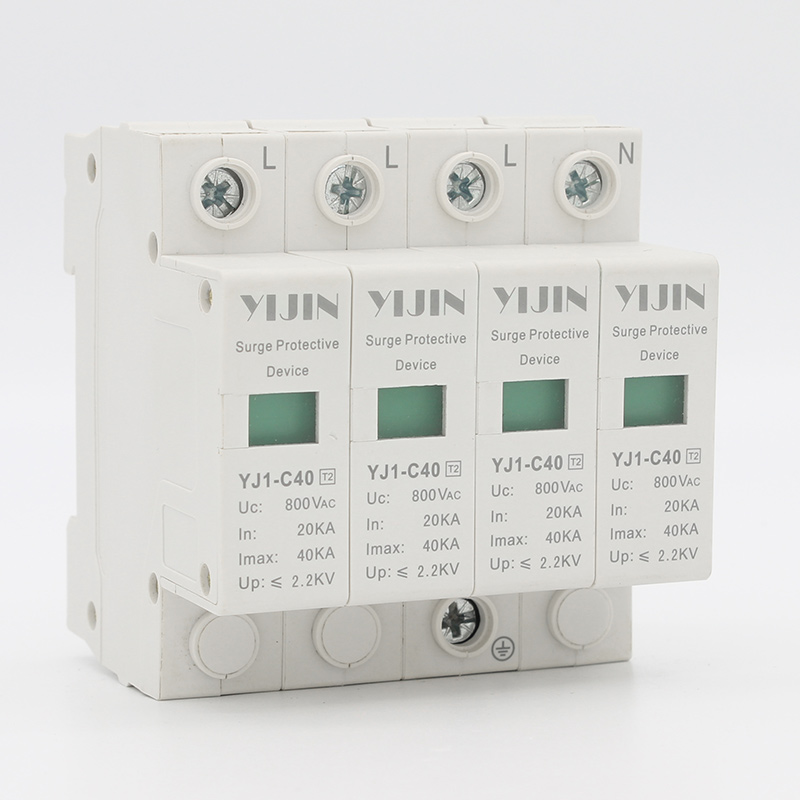

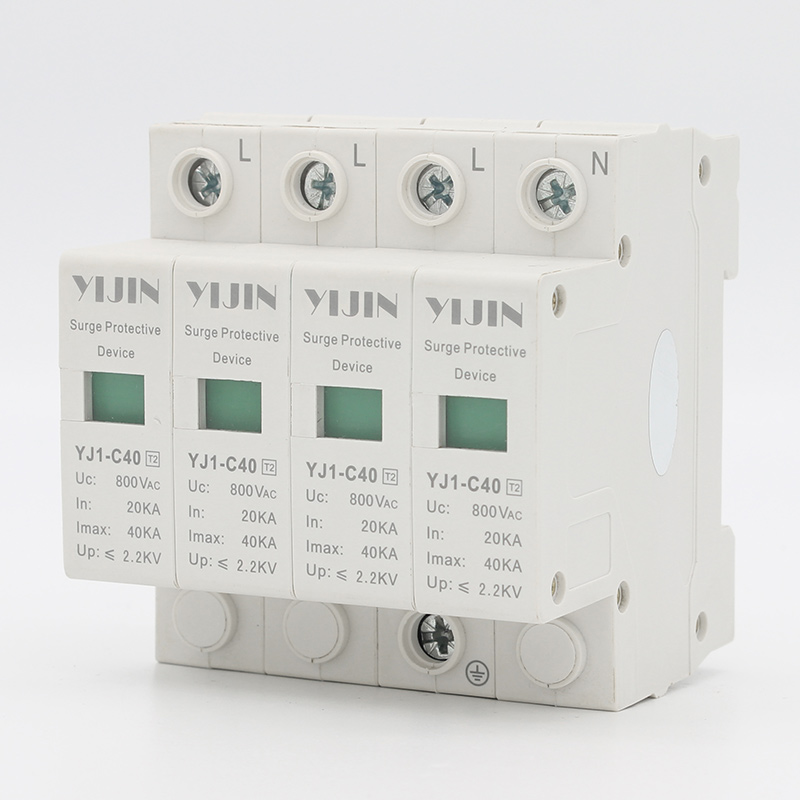

產品簡介

該系列電涌保護器適用于交流50Hz，690V/800V及以下的TT，IT、TN-S、N-C-S等供電系統，可作為L(zhǎng)PZ1，LP22與LP23區界面處的等電位連接。其設計依據符合IEC61643-1，GB18802.1，外殼設計安裝在35mm電氣導軌上，該產品內置失效脫離裝置，當電涌保護器因過流過熱、擊穿失效時，失效脫離裝置能自動的將其從電網上脫離，同時

可視告警指示窗口由綠色（正常）變成紅色（故障）。

產品特點

1、無需更換底座即可更換保護器單元;

2、最高可承受40kA(8/21us)雷電流沖擊;

3、動作響應時間小于25納秒;

4、可視窗口顏色表示保護的工作狀態綠色(正常)、紅色(故障)。

5、高能電涌保護

6、遙信報警接口

7、失效檢測指示

8、標準模塊化安裝

9、反應速度:納秒級

10、內置瞬間過流斷路裝置

11、單模塊最大放電電流80kA(8/21uS)

12、內置過熱斷路裝置

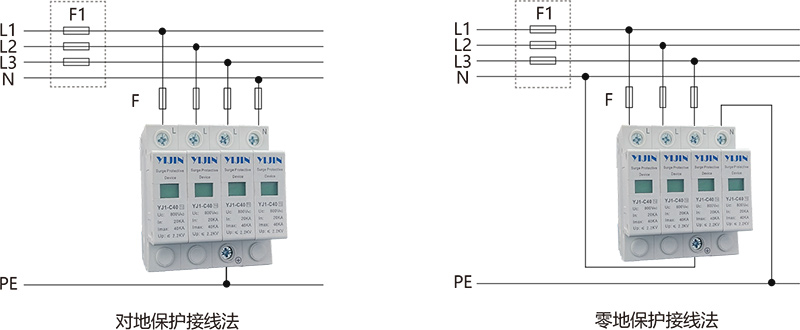

安裝接線圖

正常工作條件

1、周圍空氣溫度為:-40℃~+70℃，24小時內其平均值不超過+35℃。

2、海拔高度不超過2000m。

3、大氣條件安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50%；在較低的溫度下可允許有較高相對濕度，最濕月的月平均最低溫度不超過+25℃，該月的平均最大相對濕度不超過90%。并考慮到因溫度變化發生在產品表面的凝露。

4、污染等級：2級。

5、安裝類別：類別Ⅱ

6、安裝方式：采用 國際標準導軌。

主要參數及技術性能

應用和安裝位置

YJ1系列模塊用于雷擊時等電位連接，安裝在LPZOB區與LPZ1區與LPZ2區交界處，通常安裝在樓層配電箱、計算機中心、電信機房、電梯控制室、變頻設備控制室、醫院手術室、監護室及裝有電子醫療設備場所的配電箱內，分散型小別墅應將SPD安裝在住戶配電箱內。

產品設計和訂貨須知：用戶在產品設計和訂貨時，應詳細標明產品型號、數量。

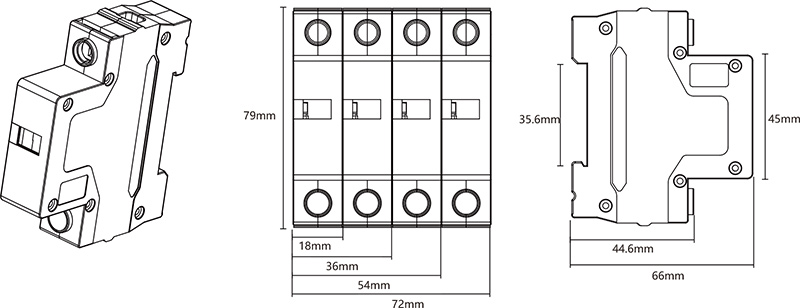

產品尺寸參數

訂貨時需要說明產品型號、數量，例：浪涌保護器YJ1-C40 800V AC 80臺； 浪涌保護器YJ1-C40 690V AC 100臺；

如有特殊要求，應另注明。

用于涉電維修安裝，務必確保操作人員持有電工類作業資質并采取必要的斷電、絕緣防護措施。
