適用范圍

YJ1系列直流浪涌保護器適用于防止雷電過電壓和瞬態過電壓對直流電源系統和用電設備造成的損壞，保護設備和使用者的安全。廣泛用于光伏發電系統,移動通信基站、微波通信局（站）、電信機房、工廠、民航、金融、證券等系統的直流電源防護。

直流浪涌保護器采用溫控斷路技術，并內置過流保護電路，徹底避免浪涌保護器自身發熱引起的火險發生；并且選用知名元器件，運用先進的生產工藝制造，只用于各種直流電源系統，如直流配電屏、直流供電設備、直流配電箱、電子信息系統柜、二次電源設備的輸出端等。

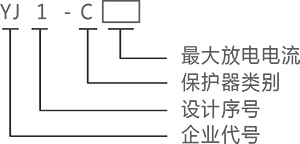

型號含義

正常工作條件

1、周圍空氣溫度

a.上限值不超過+40℃。

b.下限值不低于-4℃。

c.24h內平均值不超過+30℃。

d.極限使用溫度-40℃~+75℃。

2、海拔高度

安裝地點的海拔高度不超過2000米。

3、大氣條件

a.在周圍空氣溫度為+35℃時，空氣相對濕度不超過50%，在較低溫度

下可以有較高的相對濕度。

b.最濕月的月平均最低溫度在20℃時，月平均相對濕度為90%。

c.已考慮到因溫度變化而發生在產品表面上的凝露。

4、污染等級

保護器使用的污染等級為2級。

5、安裝類別

安裝類別為Ⅱ、Ⅲ類。

主要參數及技術性能

產品特點

a、最高可承受40kA（8/20μs） 雷電流沖擊；

b、動作響應時間小于25納秒；

c、采用溫控保護電路

d、高能電涌保護

e、遙信報警接口

f、失效檢測指示

g、標準模塊化安裝

h、反應速度：納秒級

i、內置瞬間過流斷路裝置

安裝說明

安裝前必須切斷電源，嚴禁帶電操作。

建議在防雷模塊前端串聯熔斷器或自動斷路器。

安裝時請根據安裝示意圖連接，其中+為正極線，-為負極線，PE為地線，切勿接錯。安裝完成后，合上自動斷路器（熔斷器）開關，

檢查工作狀態是否正常。

安裝完畢后將模塊插到位，檢查防雷模塊是否正常工作。

防雷模塊在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗口呈紅色或遙信端子輸出報警信號時，表示防雷模塊發生故障，應及時維修或更換。

并聯式電源防雷模塊應并聯安裝，連接線要求牢固可靠，且要求

短、粗、直。

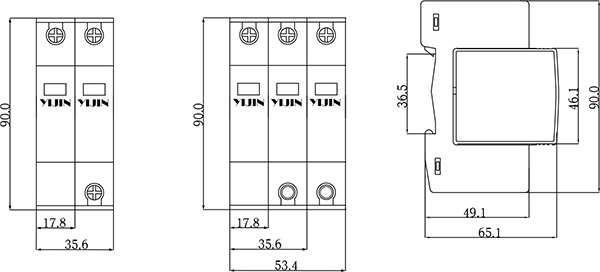

產品尺寸

用于涉電維修安裝，務必確保操作人員持有電工類作業資質并采取必要的斷電、絕緣防護措施。
