產品概述

AFDD電弧故障保護斷路器由小型斷路器和電弧故障保護模塊拼裝而成，具有過載、短路、電弧故障保護等保護功能。

AFDD電弧故障保護斷路器適用于交流50Hz，額定電壓230V，額定電流至63A及以下的線路中，用來對建筑物及類似用途的線路進行過電流保護，同時可弧故障、并聯電弧故障和串聯電弧故障進行的保護。在一定程度減少火災安以提前檢測到因電器裝置破裂或電線老化等引起的很多火災風險，對接地電全事故的發生，對人民的生命和財產安全提供了有效的保護

產品特點及用途

本產品為故障電弧斷路器，是一種獨立式的故障電弧斷路器，具有體積小、功能多、可靠性強、安裝方便等特點;

產品遵循 GB/T31143 IEC62602 標準;

該產品可以對接入線路中的故障電弧(包括故障并聯電弧、故障串聯電弧)進行有效的檢測，還具有過載短路保護功能;

適用于交流電壓 230V 線路中，通過內置電路及軟件對下級線路的故障電弧情況進行分析處理，判斷下級終端線路的狀態;

當檢測到線路中存在引起火災的故障電弧時，脫扣斷電功能;

廣泛適用于現代大體量建筑、公共集聚場所建筑和一類高層建筑;商場、體育館、禮堂、影劇院、大型醫院、學校，地鐵大型企業廠房等建筑等低壓線路場所中。

正常工作環境

1、周圍空氣溫度

a.上限值不超過+40℃。

b.下限值不低于-4℃。

c.24h內平均值不超過+30℃。

d.極限使用溫度-40℃~+75℃。

2、海拔高度

安裝地點的海拔高度不超過2000米

3、大氣條件

a.在周圍空氣溫度為+35℃時，空氣相對濕度不超過50%，在較低溫度下可以有較高的相對濕度。

b.最濕月的月平均最低溫度在20℃時，月平均相對濕度為90%。

c.已考慮到因溫度變化而發生在產品表面上的凝露。

4、污染等級

保護器使用的污染等級為2級。

5、安裝類別

安裝類別為Ⅱ、Ⅲ類。

主要參數及技術性能

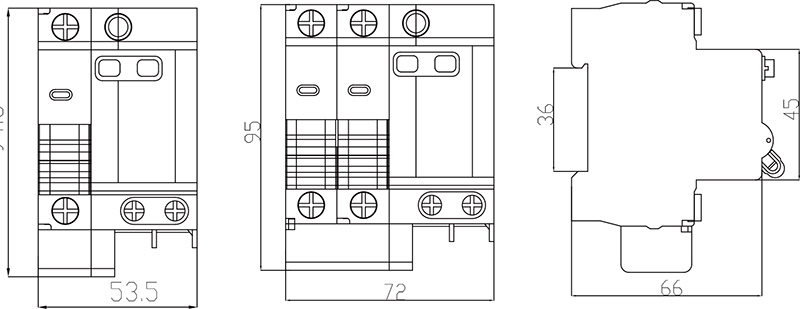

產品尺寸
