樂清市一錦電子有限公司

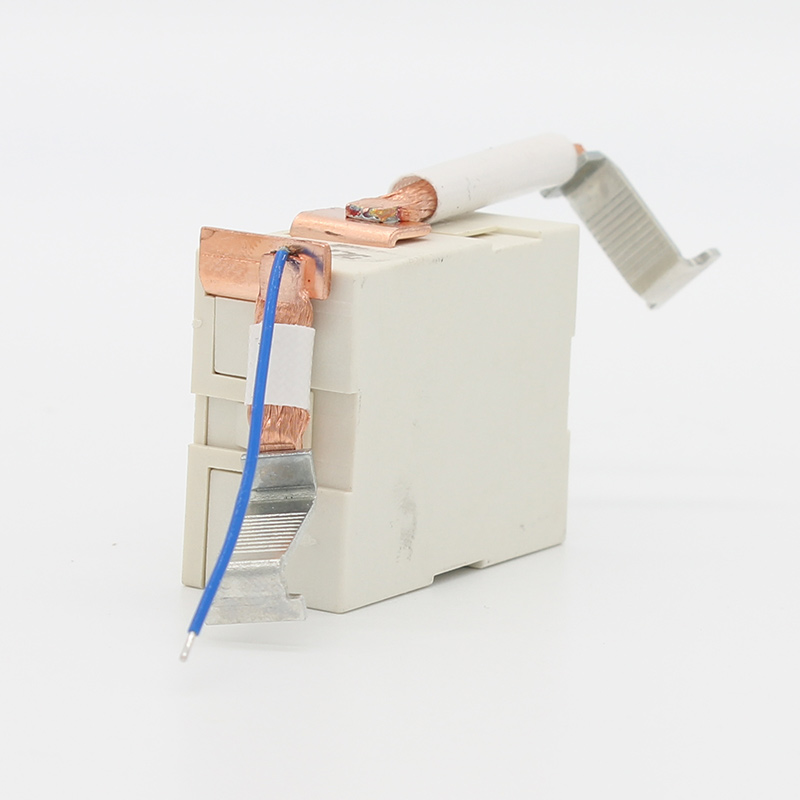

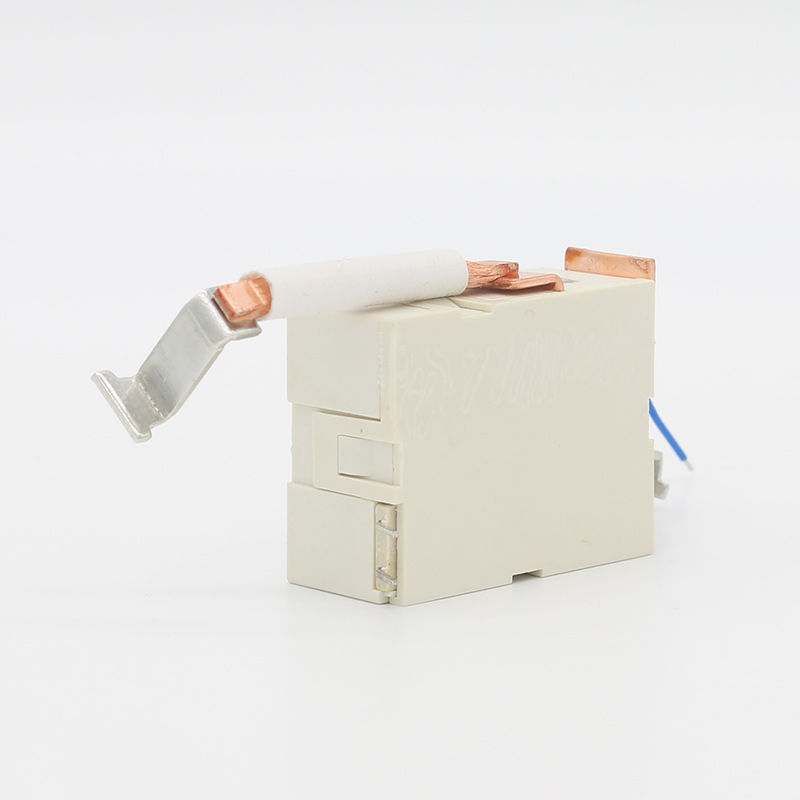

YJ-1磁保持繼電器
繼電器是具有隔離功能的自動開關元件，廣泛應用于遙控、遙測、通訊、自動控制、機電一體化及電力電子設備中，是最重要的控制元件之一。
繼電器一般都有能反映一定輸入變量(如電流、電壓、功率、阻抗，頻率、溫度、壓力、速度、光等)的感應機構(輸入部分);有能對被控電路實現“通”、“斷”控制的執行機構(輸出部分);在繼電器的輸入部分和輸出部分之間，還有對輸入量進行耦合隔離，功能處理和對輸出部分進行驅動的中間機構(驅動部分)。
繼電器一般都有能反映一定輸入變量(如電流、電壓、功率、阻抗，頻率、溫度、壓力、速度、光等)的感應機構(輸入部分);有能對被控電路實現“通”、“斷”控制的執行機構(輸出部分);在繼電器的輸入部分和輸出部分之間，還有對輸入量進行耦合隔離，功能處理和對輸出部分進行驅動的中間機構(驅動部分)。
適用范圍
繼電器是具有隔離功能的自動開關元件，廣泛應用于遙控、遙測、通訊、自動控制、機電一體化及電力電子設備中，是最重要的控制元件之一。
繼電器一般都有能反映一定輸入變量(如電流、電壓、功率、阻抗，頻率、溫度、壓力、速度、光等)的感應機構(輸入部分);有能對被控電路實現“通”、“斷”控制的執行機構(輸出部分);在繼電器的輸入部分和輸出部分之間，還有對輸入量進行耦合隔離，功能處理和對輸出部分進行驅動的中間機構(驅動部分)。
型號含義
僅需脈沖激勵，單線圈激勵
功耗低，負載能力強，可切換最大電流90A/240V
可根據客戶要求焊接附件
具有PCB式安裝結構
技術參數
| 觸電參數 | |
| 觸點形式 | 1B |
| 接觸電阻 | Max×1.5mΩ(1A 6VDC) |
| 觸點材料 | 銀合金 |
| 觸點負載(阻性) | 90A/240V AC |
| 最大切換電壓 | 250V |
| 最大切換電流 | 90A |
| 最大切換功率 | 15KVA |
| 機械壽命 | 5x10? |
| 電氣壽命 | 1×10? |
| 最大短路電流 | 3000A/10ms |
| 閉合時間(額定電壓下) | 20ms Max |
| 斷開時間(額定電壓下) | 20ms Max |
| 相對濕度 | 45%~90%RH |
| 觸點與線圈間 | 4000VAC 50/60Hz(1Min) |
| 斷開觸點間 | 2000VAC 50/60Hz(1Min) |
| 絕緣電阻 | 500M Ω Min(500VDC) |
| 環境溫度 | -40℃~+70℃ |
| 沖擊 | 98m/s2 |
| 振動 | 10~55Hz 1.5mm |
| 重量(不帶附件) | 48g |
| 線圈參數 | |
| 額定電壓 | 9VDC |
| 線圈電阻 | 80Ω±10% |
| 線圈功率 | 1.0W |
| 閉合電壓 | ≤70% |
| 斷開電壓 | ≤70% |
| 過載電壓 | ≤150% |
| 脈沖寬度 | ≥60ms |

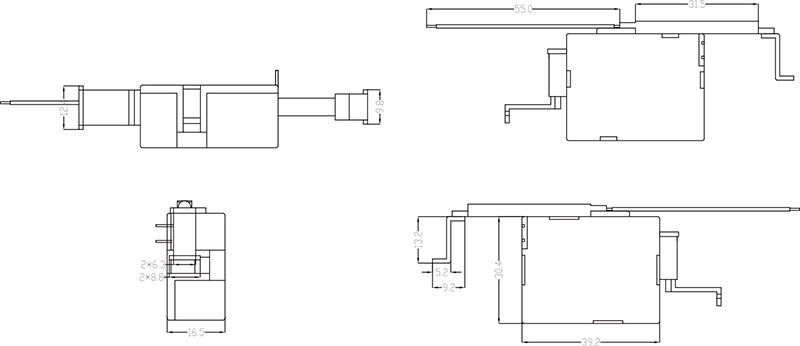

產品尺寸
