適用范圍

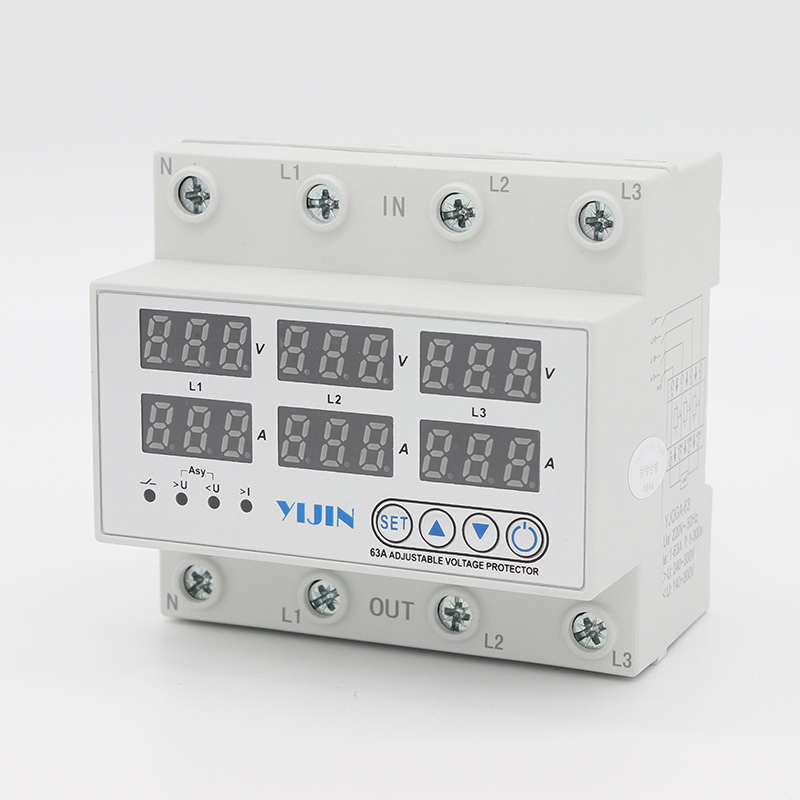

多功能過欠壓過電流智能保護器是集過壓保護，欠壓保護，過電流保護為一體的綜合型智能保護器，當線路中任意一條出現過壓故障，欠壓故障或過流故障等，本產品都能瞬間切斷電源，避免對電氣設備造成不必要的損壞。

當線路恢復正常，保護器又能自動恢復供電。本產品的過壓保護值，過壓保護后復位值，欠壓保護值，欠壓保護后復位值，過流保護值，電路恢復時間值及過欠壓、過電流保護后復位時間值均可自行設置，可根據當?shù)貙?shí)際情況自行調整相應參數。廣泛應用于家居、商場、學校、工廠等區域。

產品特點

產品完全符合企業標準設計生產的新一代過欠壓過電流智能保護器。

當線路發生過電壓、欠電壓及過電流故障時自動切斷線路;當線路電壓或電流恢復正常時，本產品按用戶設定的延時時間自動恢復正常供電，無需人工操作。

當線路出現瞬態或暫態過電壓時，保護器不產生誤動作。線路由于接點不實等故障出現電壓不穩或突然斷電又突然來電時，保護器不馬上接通線路，此延遲時間可由用戶根據當?shù)厍闆r進行設置。

線路電壓在最高時不應高于330VAC,以防止產品自身由于電源電壓過高而損壞，如有特定場合需要高電源請與廠家聯系。正常工作條件

1、周圍空氣溫度

使用溫度-25℃~+75℃:24h內平均值不超過+35℃

2、海拔高度

安裝地點的海拔高度不超過2000米

3、大氣條件

a.在周圍空氣溫度為+35℃時，空氣相對濕度不超過50%，在較低溫度下可允許有較高的相對濕度。

b.最濕月的月平均最低溫度在+20℃時，月平均相對濕度不超過90%，并考慮到因溫度變化而發生在產品表面上的凝露。

4、污染等級

保護器使用的污染等級為3級。

5、安裝類別

安裝類別為II、III類。

6、安裝條件

a.保護器可以垂直或水平安裝在柜體內，特殊要求須特殊訂貨。

b.應安裝在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃。

c.應安裝在沒有雨雪侵襲的地方。

產品設置

1、長按“SET鍵”5秒進入設置狀態；此時指示燈全亮。

2、過壓保護值設定：P1界面為過壓值設定界面，可通過按壓上鍵或者下鍵調整過壓值的大小，可調范圍240V~300V（默認是270V）;

3、過壓保護后復位值設定：短按“SET鍵”進入P2過壓保護后恢復值設定界面，可通過按壓上鍵或者下鍵調整數值的大小，可調范圍值235V~295V（小于過壓值5V起調，默認265V）;

4、欠壓保護值設定：短按“SET鍵”進入P3欠壓值設定界面，可通過按壓上鍵或者下鍵調整欠壓值的大小，可調范圍值140V-200V（默認是170V）;

5、欠壓保護后復位值設定：短按“SET鍵”進入P4欠壓保護后恢復值設定界面，可通過按壓上鍵或者下鍵調整數值的大小，可調范圍值145V~205V（大于欠壓值5V起調，默認175V）;

6、過電流保護值設定：短按“SET鍵”進入P5過流值設定界面，可通過按壓上鍵或者下鍵調整過流值的大小，可調范圍：40A規格/1A~40A可調節(默認40A);63A規格/1A~63A可調節(默認63A);80A規格/1~80A可調節(默認80A)；100A規格/10A~100A可調節(默認100A);

7、通電及斷電后送電延時時間設定：短按“SET鍵”進入P6通電延時時間設定界面，可通過按壓上鍵或者下鍵調整數值的大小，可調范圍值1~300s（默認5s）；

8、過欠壓保護后復位延時時間設定：短按“SET鍵”進入P7過欠壓保護后恢復延時時間設定界面，可通過按壓上鍵或者下鍵調整數值的大小，可調范圍值5~300s（默認30s）；

9、過電流保護后復位延時時間設定：短按“SET鍵”進入P8過電流保護后恢復延時時間設定界面，可通過按壓上鍵或者下鍵調整數值的大小，可調范圍值30~300s（默認30s）；

10、產品程序都設置完成后再按壓“SET鍵”復位（注：每次調整界面任何一項數值時，都需按上述流程翻頁一遍才算保存設置）;

11、進入設置界面，同時按壓上下鍵，即可恢復出廠設置。

主要參數及技術性能

注意事項

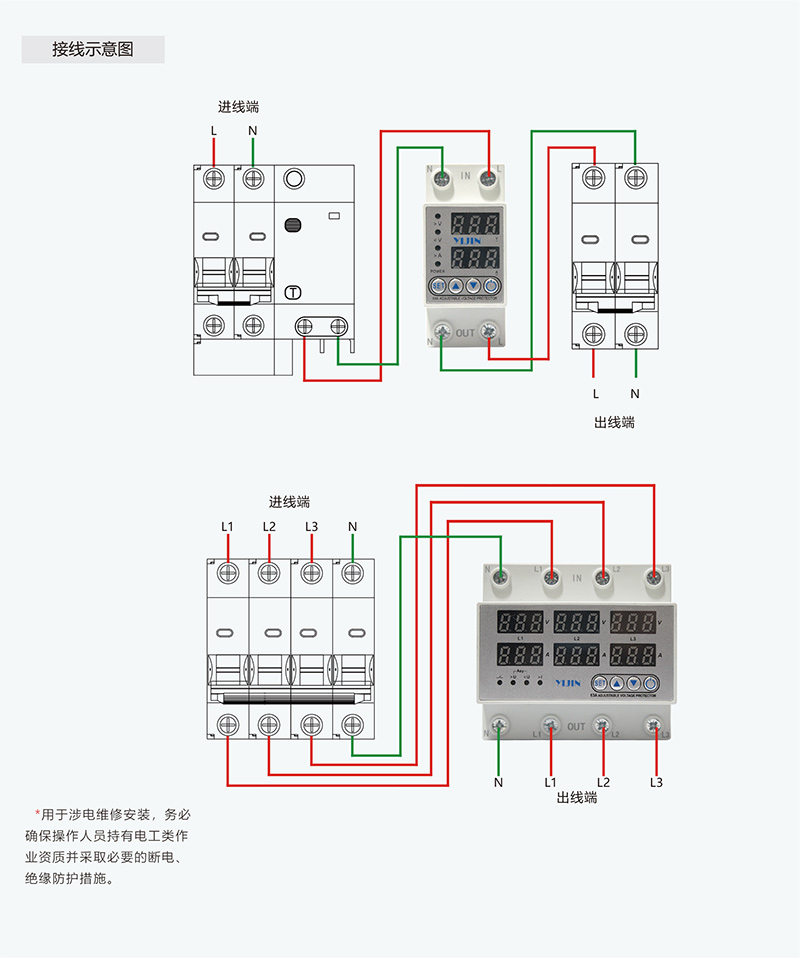

保護器安裝完畢用戶可對其接線，根據保護器額定電流的大小選用符合標準的導線截面。注意保護器的逬、出線不能接錯以免造成產品損壞或不能通電。

用戶在進行各項操作或試驗時，應遵循相關規程并注意以下事項，以確保正確安全使用產品。

按產品標識輸入端、輸出端正確接線。(負載電流應小于產品的保護電流值)

中性線N不能接錯且須可靠接線，否則保護器不能正常工作。

在接通電源前，請仔細檢查接線是否正確，負載大小是否與產品電流保護值相匹配，接線螺釘是否已擰緊，否則將損壞產品。

產品接通電源后，請勿接觸帶電部位，以免發生觸電。本產品需與微斷配合起到短路保護功能，否則產品輸入端或負載端有短路現象時將起不了限荷保護功能。

因產品具有自動復位功能，產品起到保護并動作后，應立即去掉舊負載(用電器），并檢查電路，否則產品將會頻繁接通負載，斷開負載，最終會因長時間的頻繁超負載的接通、斷開而燒壞產品或用電線路。

長期不使用的產品應注意防潮、防塵，在使用前應按前述內容對產品進行調試，正常后方可投入運行。

本產品無隔離功能，維修線路時請斷開前級斷路器開關。

本產品零線（N線）為直通線，無斷開功能！

本產品無過大電流短路分?jǐn)嗄芰φ堅诰€路前端安裝如DZ47、C65等小型斷路器作過流保護。

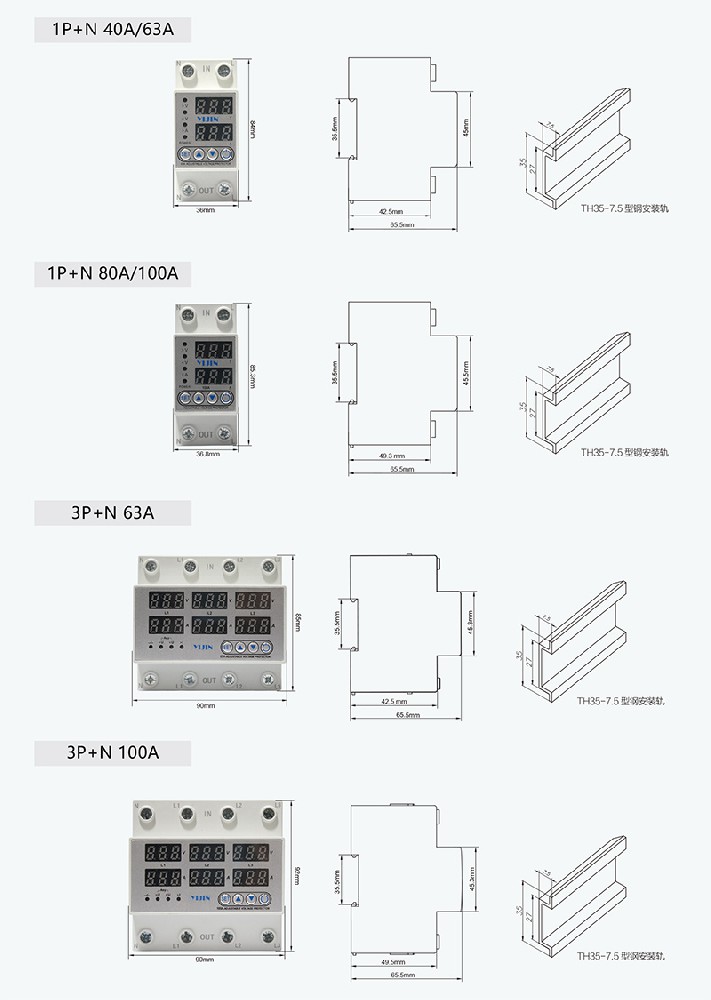

產品尺寸
