適用范圍

本系列斷路器附件是我公司專為NXB系列斷路器配套設計的輔助功能原件，實現線路的遠程脫扣控制、分合狀態指示功能

主要技術參數

產品概述

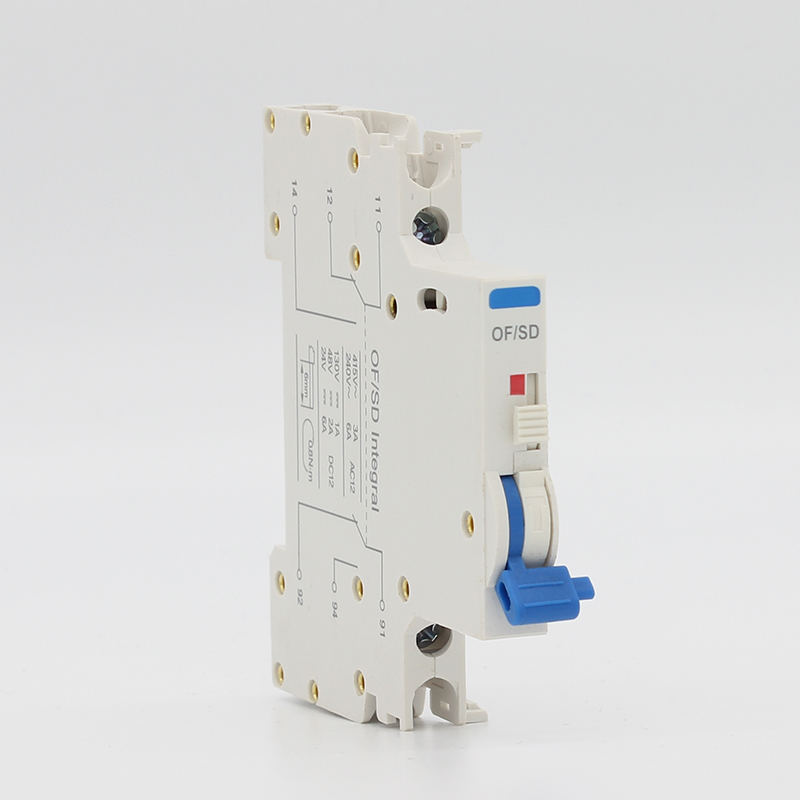

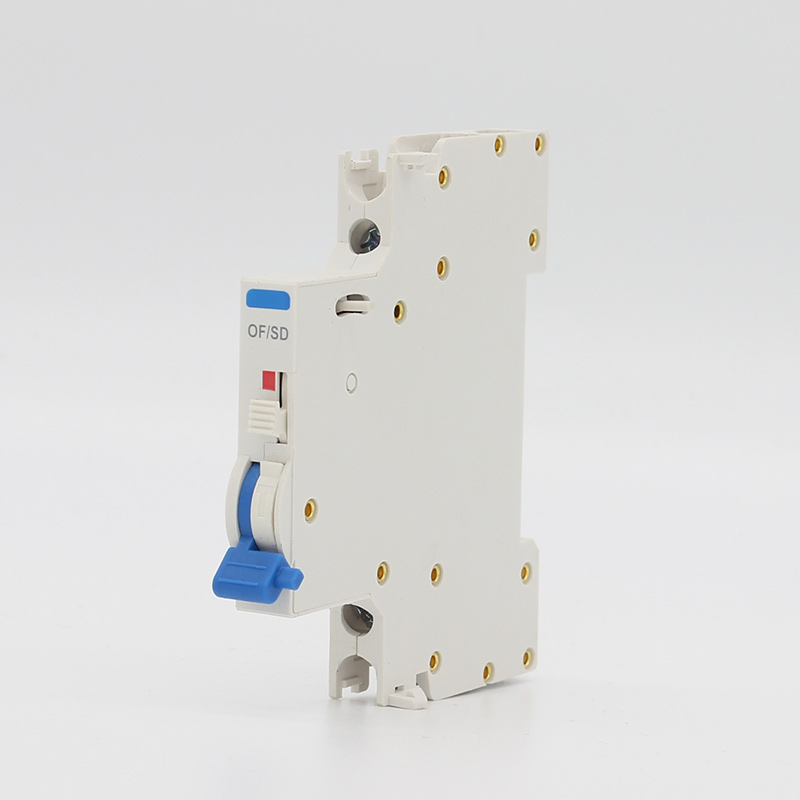

OF/SD輔助報警一體式

動作特性：

輔助:當輔助觸頭分閘時,11、12端子接通;當輔助觸頭合閘時，11、14端子接通。

報警:當報警觸頭分閘時,91、94 端子接通;當報警觸頭合閘時,91、92 端子接通;

當報警觸頭合閘后人為使手柄分閘時,91、92端子仍然接通;當報警觸頭合閘后拼裝的斷路器故障脫扣分閘時,91、92 端子斷開,91、94 端子接通;
