使用范圍

本系列斷路器附件是我公司專為ABB等系列斷路器配套設計的輔助功能原件，實現線路的遠程脫扣控制、分合狀態指示功能

主要技術參數

產品概述

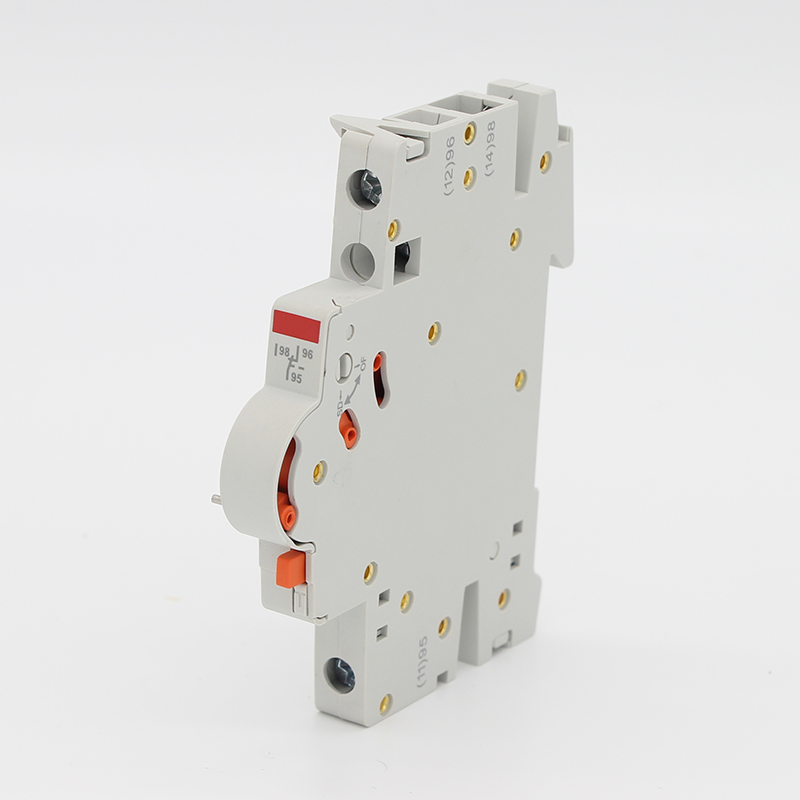

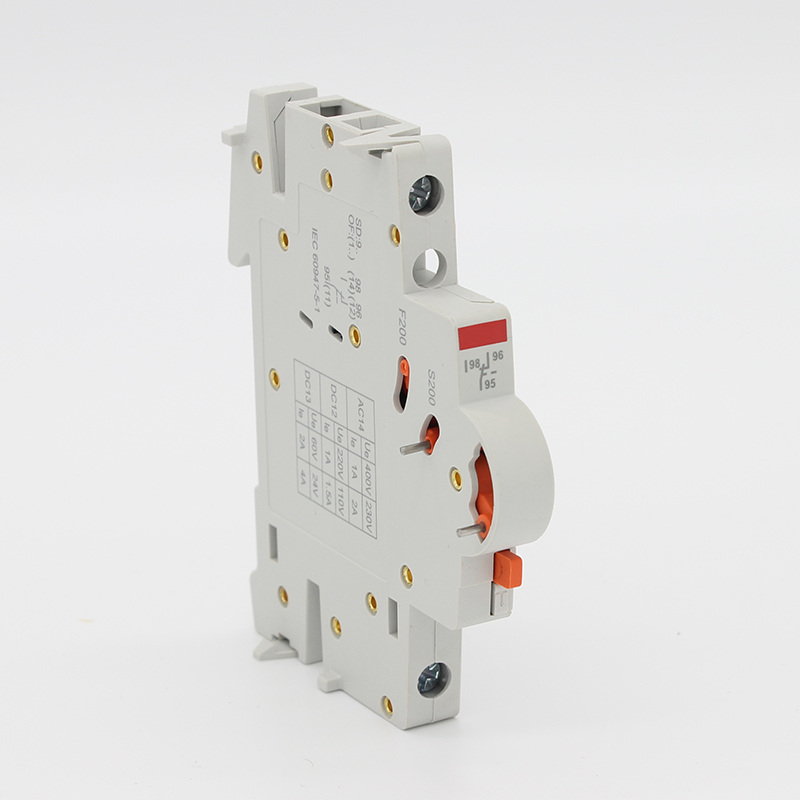

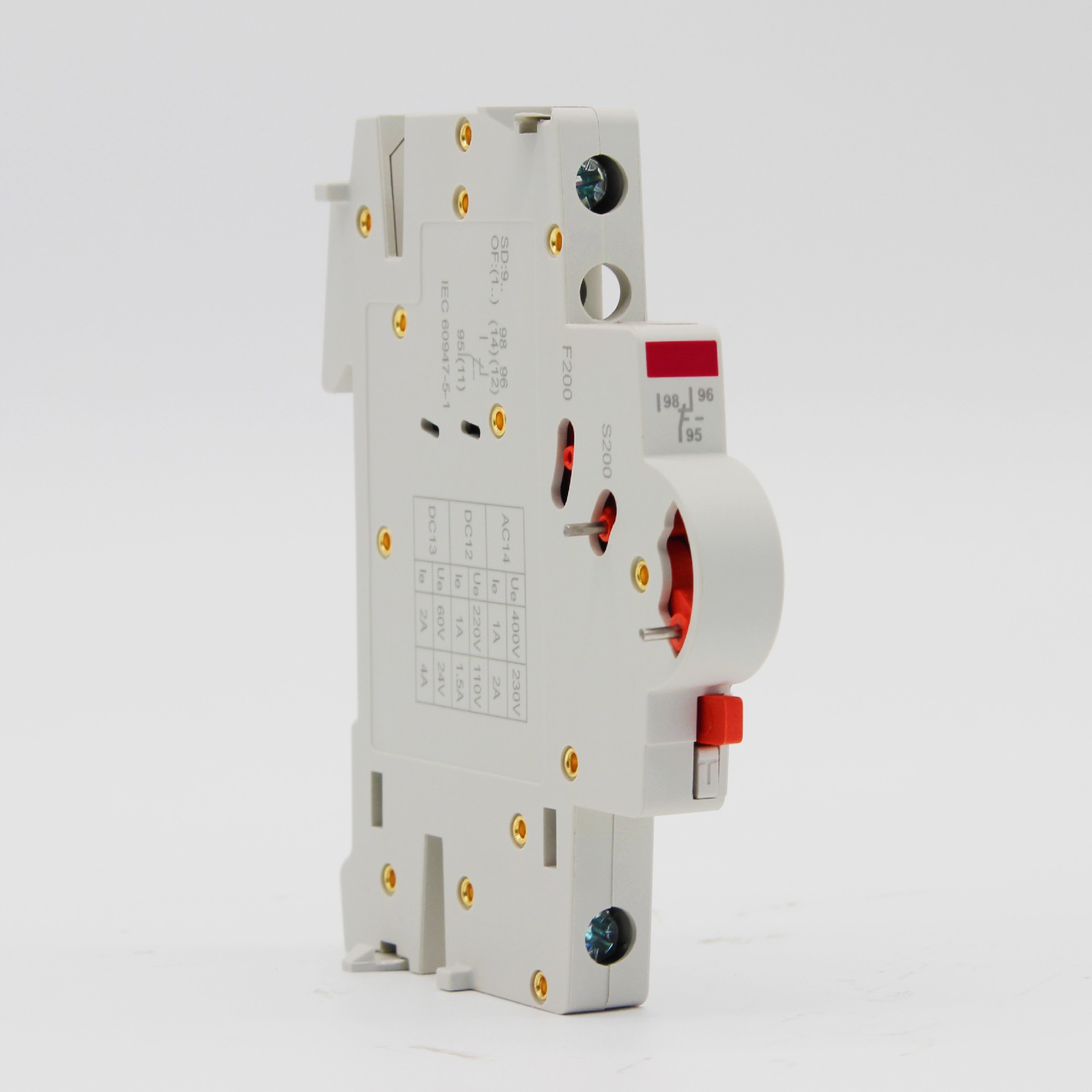

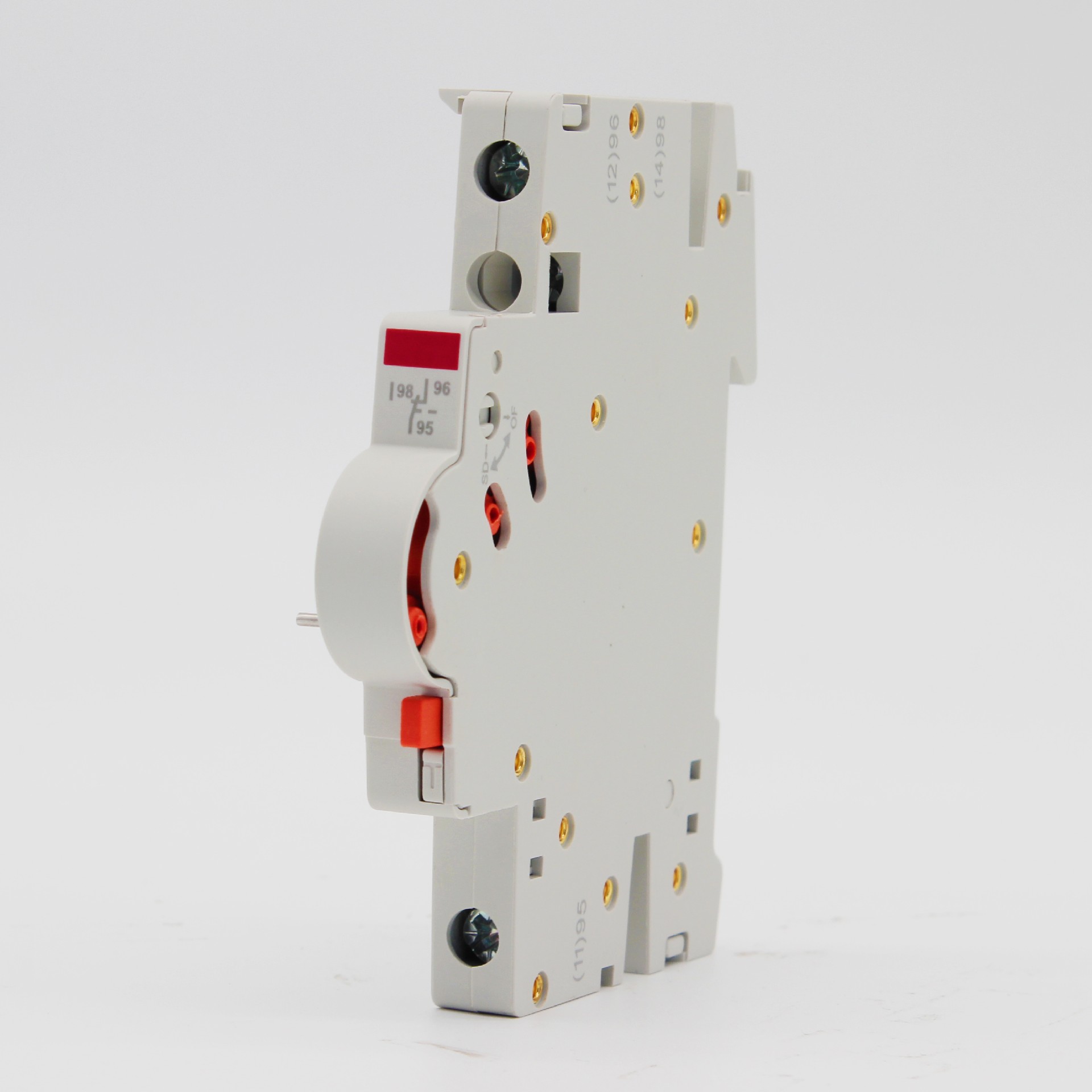

OF/SD(S2C-S/H6R)輔助報警一體式觸頭

動作特性：

輔助:當輔助觸頭分閘時,11、12端子接通;當輔助觸頭合閘時，11、14端子接通。

報警:當報警觸頭分閘時,95、96 端子接通:當報警觸頭合閘時,95、98 端子接通;當報警觸頭合閘后人為使手柄分閘時,95、98 端子仍然接通;當報警觸頭合閘后拼裝的斷路器故障脫扣分閘時,95、98 端子斷開,95、96 端子接通;
