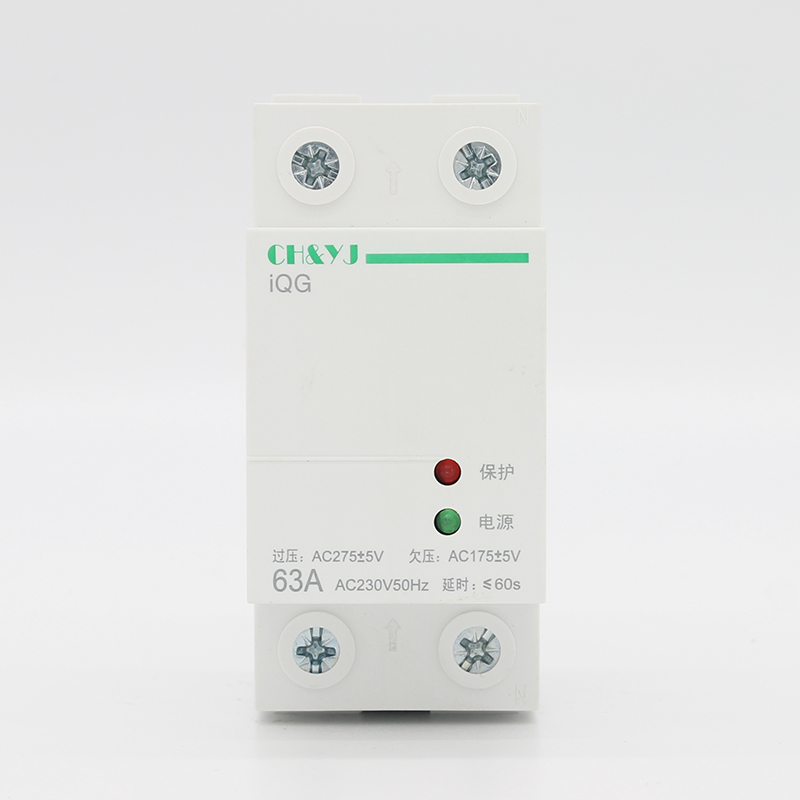

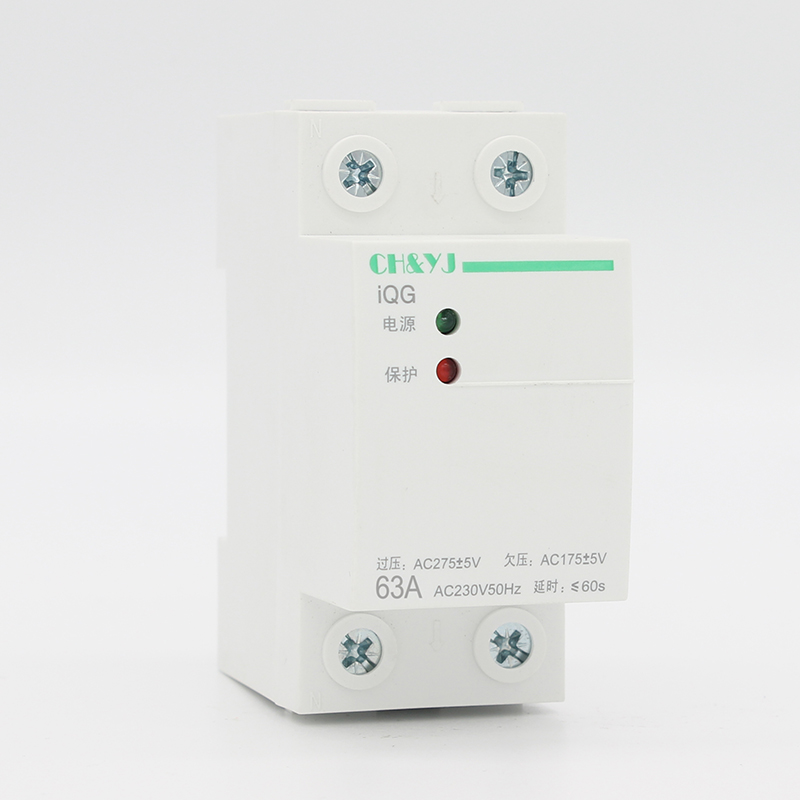

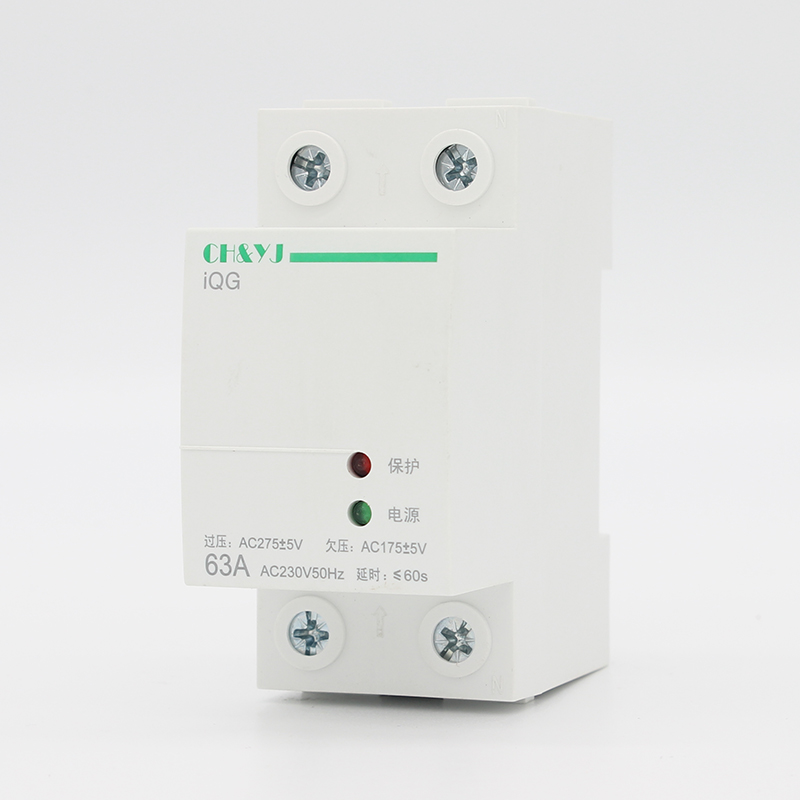

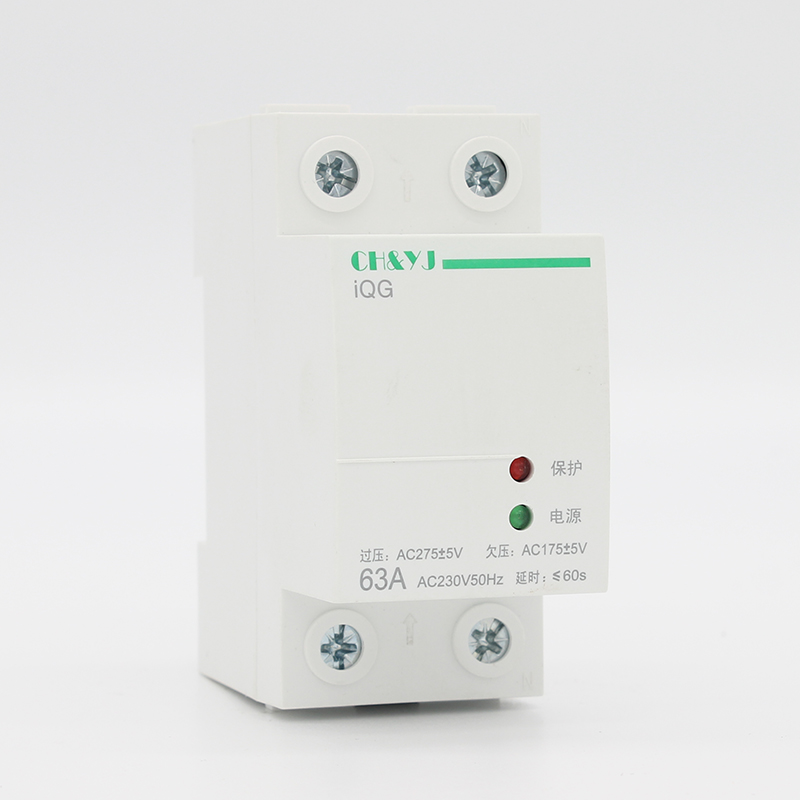

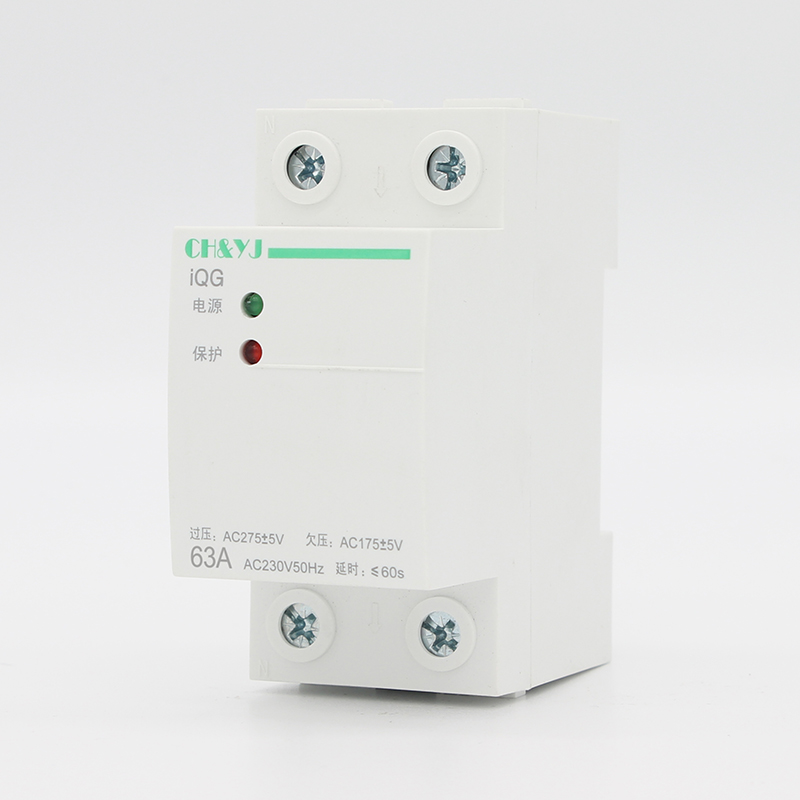

iQG 63型 1P+N
YJQG數顯自復式過欠壓延時保護器是我公司根據市場需要研制的新一代產品。該保護器設計合理,并采用進口元器件和國內**元器件組裝,采用先進的工藝制造手段。產品能在高電壓沖擊和欠壓情況下迅速、可靠地切斷電源,保護家用電器,當電壓恢復正常值,經延時后能自動接通電路,恢復供電,能有效保護電器在電源瞬間通電的沖擊,所有功能全部自動化,無需專人操作,選用三燈指示。
電源指示:綠色
延時指示:黃燈 保護指示:紅燈
電源指示:綠色
延時指示:黃燈 保護指示:紅燈
產品概述
iQG自恢復式過欠壓保護器是新型智能保護電器，該產品采用模數化標準設計，當供電線路出現過電壓，欠電壓時，保護器能在持續高壓沖擊下迅速、安全地切斷電路，避免異常電壓送入終端電器造成事故的發生，當電壓恢復正常位，保護器將在規定時間內自動接通電路，確保終端電器在無人值守情況下正常運行。iQG自恢復式過欠壓保護器適用于交流電壓230V/400V，頻率50Hz，額定工作電流80A及以下的用戶或負載，用于住宅分戶箱內。
主要功能:過欠壓保護功能
符合標準:JB/T 12762
型號含義
技術參數
| 產品型號 | iQG |
| 額定電壓 In(A) |
AC230V(1P+N) AC400V(3P+N) |
| 額定電流(A) | 32、40、50、63、80 |
| 極數 | 1P+N、3P+N |
| 額定短路限制電流 Inc(A) | 4500 |
| 接線能力(mm2) | 25 |
| 過壓保護(V) | AC270±5 |
| 欠壓保護(V) | AC170±5 |
| 過壓動作恢復值(V) | AC250±10 |
| 欠壓動作恢復值(V) | AC190±5 |
| 延時復位接通時間(s) | 30±10 |
| 電氣機械壽命 ( 次) | 50000 |
| 使用環境溫度(℃) | -20~+60 |
安裝和接線
安裝前先檢查產品標志與所使用的條件是否相符
按產品標識進線端，出線端正確接線(負載電流應不大于產品的額定電流值)
N極不能接錯，且必須可靠接線，否則保護器不能正常工作
其他
保護器第一次通電時需要延時30s+10s后，給負載正常供電保護器N線為零，L為火線，不能接錯
接線方式為:上進線下出線或下進線上出線，在使用前請擰緊卡線螺釘，防止接觸不良而損壞產品
LED指示:綠燈常亮--正常紅燈常亮--保護
過欠壓必須接零，當線路斷零或斷任意一相火線時保護器起到保護
3P+N產品過壓或欠壓后，三相對零線均在恢復值才能恢復正常工作
外形及安裝尺寸
