適用范圍

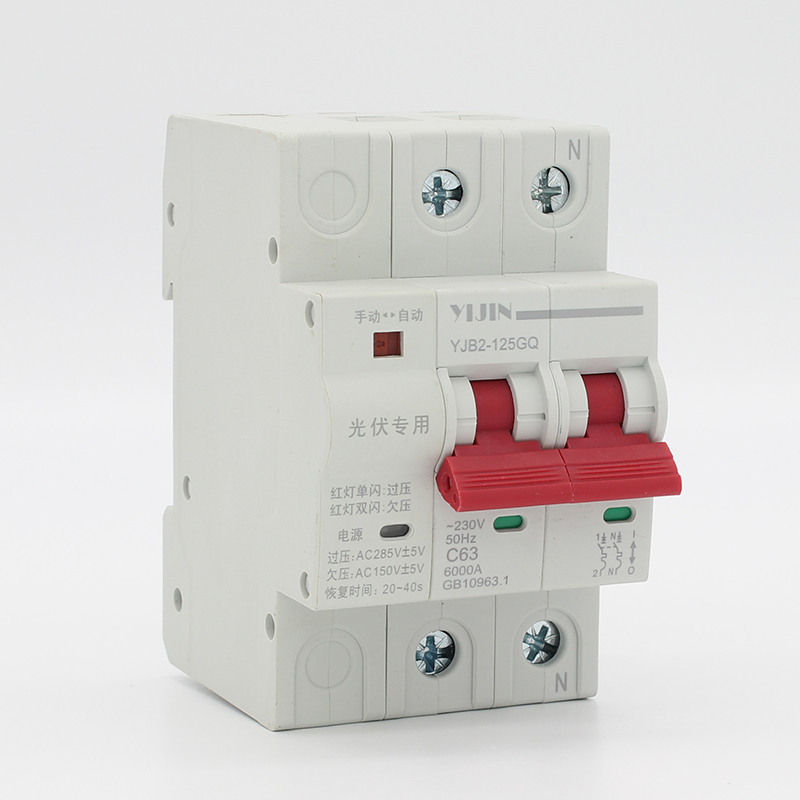

YJB2-125GQ過欠壓重合閘小型斷路器能夠對電源電壓進行實時檢測，實現過壓或欠壓自動斷開保護，并在電源電壓恢復后自動重合，確保負就設備在正常電壓范圍內安全運行。廣泛應用于民用建筑、商業地產、電網電壓、光伏發電不穩定的場合或對電壓變動敏感的設備的保護。

產品符合JGJ242-2011《住宅建筑設計規范》和《自復式過欠壓保護器(OUPA)標準》。

型號含義

正常工作條件

1、周圍空氣濕度為:-40℃~+85℃℃，24小時內其平均值不超過+35℃。2、海拔高度不超過2000m。

3、大氣條件安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50%;在較低的溫度下可允許有較高相對濕度，最濕月的月平均最低溫度不超過+25℃，該月的平均最大相對濕度不超過90%。并考慮到因溫度變化發生在產品表面的凝露。

4、污染等級:2級。

5、安裝類別:類別II

6、安裝方式:采用國際標準導軌。

產品功能

適用于二相，四相過欠壓場合檢測與保護，最低分閘電壓60VAC電壓范圍廣，具有過載短路保護，分斷能力高，具有電壓恢復后的自動合閘功能。

指示燈:電源指示燈，過壓指示燈，欠壓指示燈共用一個燈，電壓正常時候顯示紅色常亮，過壓時候顯示紅色單閃，欠壓時候顯示紅色雙閃。產品由小型1P(18mm)智能電操與2P/4P小型斷路器組合而成，具有手動與自動切換、當開關從自動模式切換到手動模式時，開關自動檢測電源電壓，如電壓正常則進入允許合閘狀態，允許手動合閘。

主要參數及技術性能

產品尺寸

YJB2-125GQ 125A

YJB2-125GQ 125A(新款)

訂貨時需要說明產品型號、數量，例:YJB2-125GQ 125A 60臺;如有特殊要求，應另注明。

用于涉電維修安裝，務必確保操作人員持有電工類作業資質并采取必要的斷電、絕緣防護措施。
