適用范圍

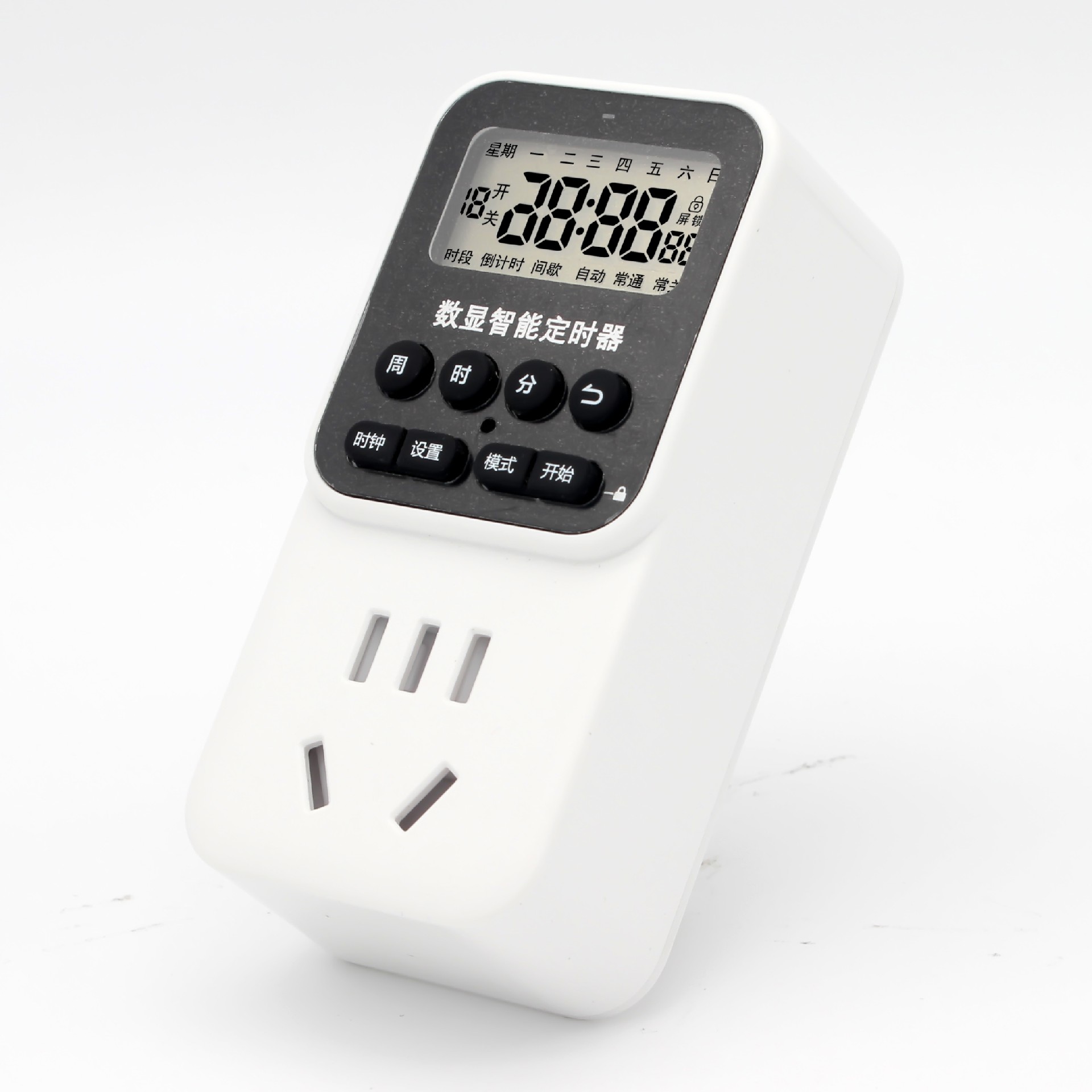

本產品專為家庭用電場景設計，適配220V/50Hz標準 電壓，內置智能定時模塊，可精準設定電器啟停時間，實 現自動化用電管理。通過高清液晶顯示屏與簡單易懂的控 制按鈕，輕松規劃每日/每周用電循環，適用魚缸、熱水 器、廣告招牌燈、廣播電視設備以及各種家用電器。

基本參數

模式說明

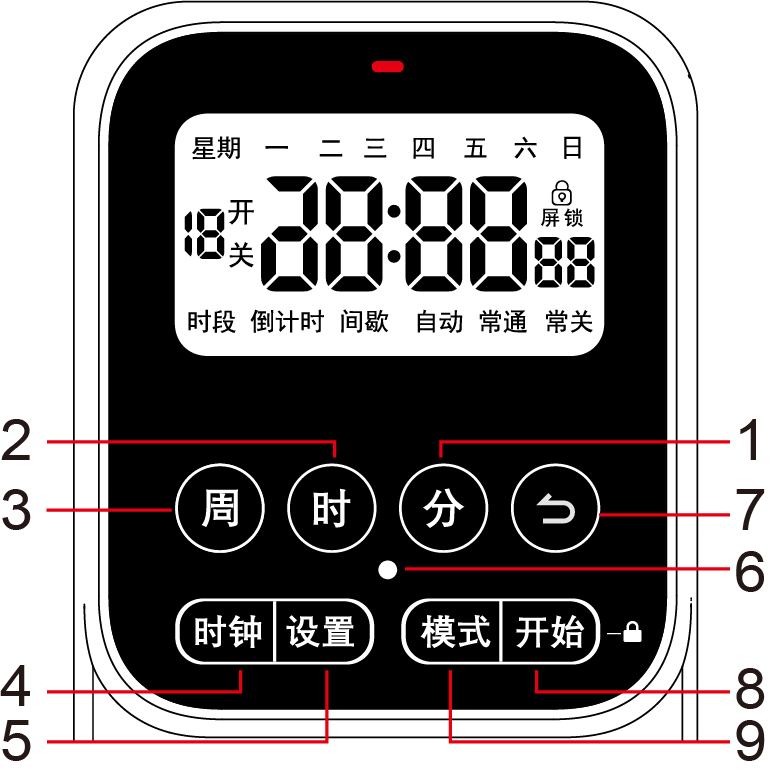

按鍵說明

1.【分鐘】鍵:設定分鐘，長按 3S 可連續滾動。

2.【小時】鍵:設定小時，長按 3S 可連續滾動。

3.【星期】鍵:設定星期，長按 3S 可連續滾動。

4.【時鐘】鍵:與【分鐘入、【小時入【星期】鍵組合設定當前時間; 在時段定時設置界面下，返回當前時鐘界面。

5.【設置】鍵:時段定時 /倒計時 /間歇循環模式下，設定定時組別。 定時開關程序。

6.【復位 鍵: 格式化至初始狀態，程序清零。

7.【 ?  】鍵: 在定時程序設置中一鍵清除設定的定時時間(再按一下自   動恢復)。

8.【開始/ ??】鍵:在倒計時 /間歇循環定時設置中用于開啟定時程序; 長按 3S 可鎖住/解鎖屏幕。 (鎖屏后，除復位鍵外所有按鍵均失效)

9.【模式】鍵:可以來回切換 5 種定時模式。

操作說明

第一步:進入初始界面 用指針等工具點按【復位】鍵，使定時插座顯示如圖2所示的 初始界面;

 第二步:校準當前時間 長按【時鐘】鍵不放的同時，點按星期)】鍵設置當前星期數; 長按【時鐘 】鍵不放的同時，點按【小時】、【分鐘】鍵，依 次設置當前時間;

第三步:選擇通斷模式 點按【模式】鍵，可選擇“常通”、“常設置完成當前時間 后，關”,或“時段定時”“倒計時”“間歇循環”中的一種自 動通斷模式;

第四步:設定定時程序 選擇自動通斷模式后，點按【設置】鍵，進行個性化需求的定 時程序設定，詳細操作與案例圖示見上文的文字介紹。

復位設置

操作說明: 在 圖1 復位界面下，按【復位】鍵跳轉至 圖2 初始界面，可設 置當前時間與定時程序;在任意界面下，按【復位】鍵進行格式 化，界面跳轉至 圖1 復位界面，所有設置均被清除。 （詳細鍵位功能介紹可見按鍵說明）

注意事項

本產品所接電器功率負載總和不得超過最大功率，感性或 容性負載總和不得超過600W。(如LED電源等交轉直流工作 的、水泵等帶交流線圈的) 本產品無防水功能，僅在室內干燥環境下使用。在浴室、 廚房、魚缸附近等場所使用時謹防濺水。 對于因定時器出錯而可能發生的生命相關事故或對社會產 生重大影響的設備(如醫療設備)請不要使用。對于因定時器出 錯而可能發生重大財產損失的設備(如冷庫、大型加熱器)在使 用本產品時請留足性能余量，并采取二重電路等安全對策。 本產品應在無潮濕腐蝕及無高金屬含量氣體環境中工作。 使用時，不能將轉換器插入另一個轉換器中取電! 請勿自行拆卸、修理或改造本產品
