適用范圍

KG316T時控開關適用于交流50/60Hz電壓380V及以下控制電路中，作延時定時元件。可按預定的時間接通或斷開各種控制電路的電源，適用適用于交流50/60Hz電壓380V及以下控制電路中，作延時定于路燈、霓虹燈、廣告招牌燈、廣播電視設備以及各種家用電器。

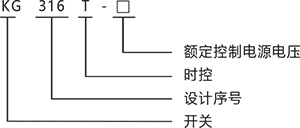

型號含義

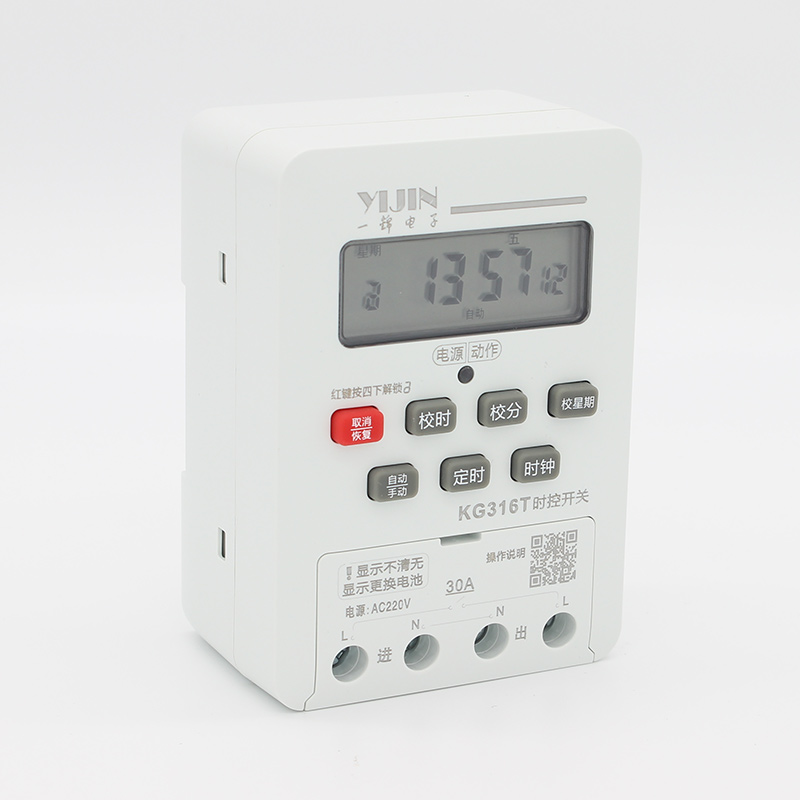

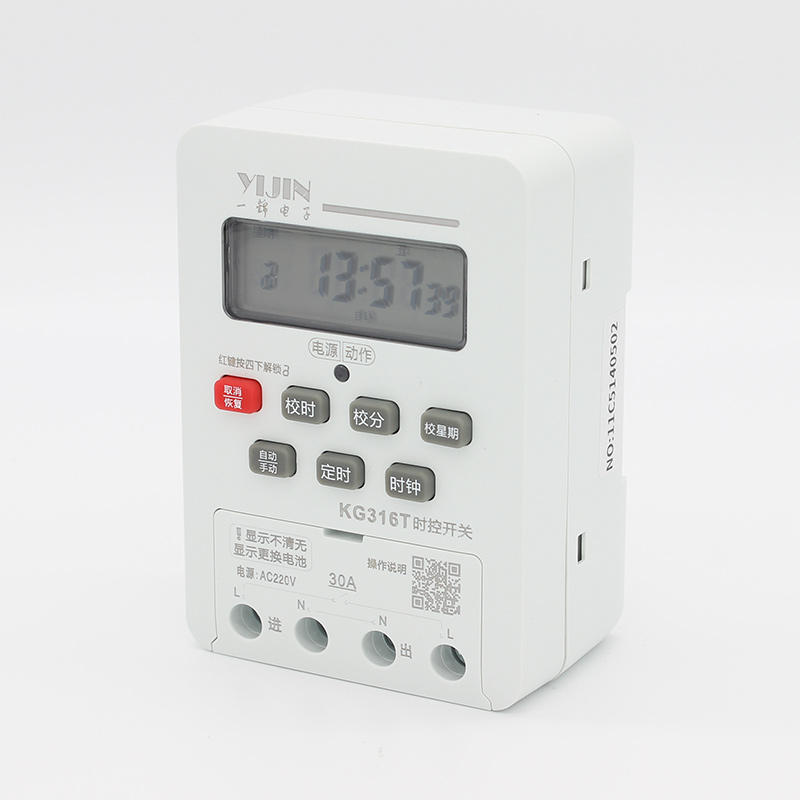

結構特質

本公司KG316T時控開關采用八位微處理器芯片，直接封裝在PCB板上，外圍使用貼片元件、表面安裝，LCD液晶顯示屏，大功率繼電器輸出；電池可更換。

正常工作條件

使用環境：海拔高度不超過2000米；周?chē)h(huán)境溫度不高于+40℃及不低于-5℃；額定控制電源電壓變化范圍為85%-110%額定電壓；在無嚴重震動和爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃；在雨雪侵襲不到的地方。

主要技術參數

1、額定絕緣電壓Ui:AC380V

2、額定沖擊耐受電壓Uimp:AC1.5kV

3、額定控制電源電壓US:AC50/60Hz:220V、380V;

4、污染等級:3;

5、外殼防護等級:IP50;

6、負載功率:(阻性負載:6KW;感性負載:1.8KW;電機負載:1.2KW;燈負載:0.9KW)

7、每天走時誤差:小于或等于±2秒;

8、每天可設置16次開、16次關動作

9、開關時間可按天循環或按周循環

10、最長時間控制為168小時，最短時間控制為1分鐘;

11、機械壽命:大于或等于100萬次;

12、電壽命:大于或等于10萬次

13、與短路保護器(SCPD)的協調配合即，繼電器在短路條件下不應對人及設備引起危害，在未修理或更換零件前，不允許繼續使用。

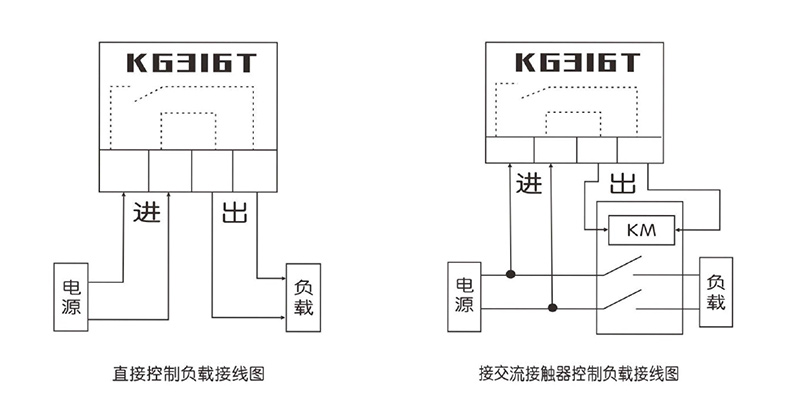

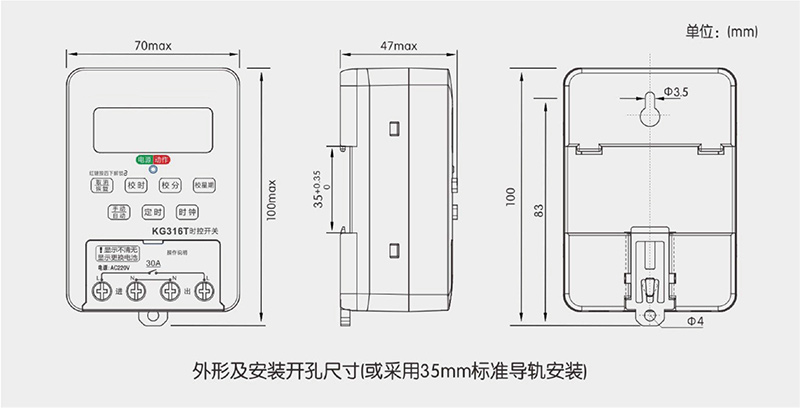

產品外形及接線圖

安裝使用操作

不操作鍵盤時15秒鐘自動上鎖，左下角顯示標志“8”。

開鎖：連按4次“取消/恢復”鍵，自動開鎖，標志“3”消失。

分別按“校星期”、“校時”、“校分”，調整北京時間。

設定開關時間。

中英文對照表

時鐘自動校時功能

在解鎖狀態下，先按住“取消/恢復”鍵，同時按“時鐘”鍵顯示“7d=00”進入時鐘自動校時功能，表示一周需要調整的時間為秒“7d=-xx”表示自動減少，7d=xx表示自動增加，最大調整范圍為28秒。按“校星期”鍵調整每周所需調整的時間，按“時鐘”鍵返回。設定完成后，它會在每周六的00：31分30秒自動增加或減少時間。

操作注意事項

為防止強電流下觸點發熱，接線時務必?cái)Q緊接線柱上的螺絲。

嚴禁帶電安裝、拆卸產品。

請定期更換電池，避免電池電量不足，引起顯示不清或無顯示。（時控開關使用7號電池）

對可能造成重大經濟損失或人身安全的設備，設計時請務必使技術特性和性能數值有足夠余量，同時應該采用二重電路保護等安全措施

常見故障及排除方法

1、LCD無顯示或顯示不清，請更換電池。

2、通電工作后的時控開關工作不正常檢查時控開關時段設定是否符合所需要求，以及星期的設定，是否設定在“自動的位置。

3、時控開關到設定時間輸出指示燈亮，但繼電器不轉換。檢查電源電壓是否過低。

4、燒壞產品

檢查供電電源是否超出產品額定電源電壓，電源線是否接錯。

5、故障排除

當產品出現故障后，首先斷開電源，按接線圖正確接線，檢查線路無誤后按操作注意事項操作。確屬產品本身質量問題的產品，請與當?shù)亟?jīng)銷公司或本公司聯系。
