功能用途

本產品能根據用戶設定的時間，自動打開和關閉各種用電設備的電源。產品控制使用范圍如路燈、霓虹燈、廣告招牌燈、生產設備、廣播電視設備等需要定時打開和關閉的電器設備和家用電器。

用戶可以通過設置開啟(關閉)經緯度控制功能。時控開關將根據不同地理位置經緯度、不同季節(日期)日照時間自動調整開關時間。

性能指標

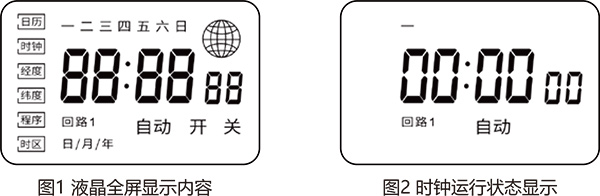

顯示及功能說明

日歷:當前的日期,顯示順序?yàn)槿?月/年。

時鐘:當前的時間,顯示順序?yàn)闀r(shí)、分、秒。

經度:用戶所在地的經度數值，可設置范圍為:東經0°～180° 西經0°～-180°

緯度:用戶所在地的緯度數值，可設置范圍為:北緯0°～80°

程序:產品所需要執行的開關回路、時間程序。(地球標志顯示表示使用經緯度功能，系統則根據用戶設置的經緯度、時區等信息自動調整所需要的開關時間，地球標志不顯示系統則根據用戶設定的參數執行開關)；時區:用戶所在地執行的時區，東時區為1～12、西時區為-1～-12，在啟用經緯度控制功能時必須設置正確的時區。

按鍵功能定義

菜單鍵：功能選擇鍵，依次在“日歷”、“時鐘”、“經度”“緯度”、“程序”、“時區”功能間循環選擇。

光標“ ”停至選中功能模式。

選擇鍵：功能參數項選擇。選中參數項呈閃爍狀態。

+鍵：參數遞加置數。-鍵 ：參數遞減置數。

手動/自動鍵：正常工作時實現開/自動/關轉換。

時鐘鍵：設定狀態返回時鐘運行鍵。

取消/復位鍵：在程序設定狀態，可對所設定的程序取消或恢復，程序取消后顯示:“- -：

- -”表示無設定程序；

取消/復位鍵：長按開機；+鍵 -鍵 ：同時長按關機。

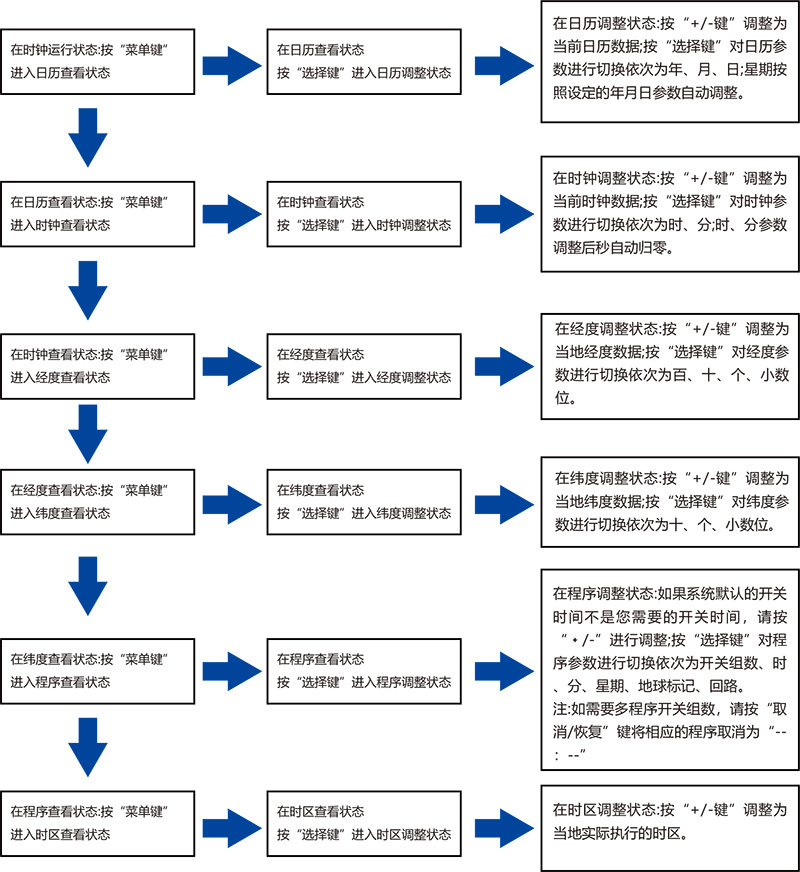

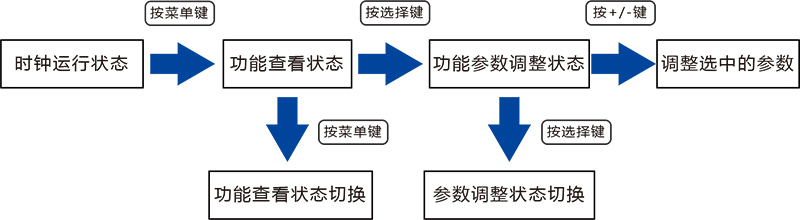

按鍵操作流程

在查看或調整狀態:按時鐘鍵，則立即返回時鐘運行狀態:30秒內無按鍵操作，即返回時鐘運行狀態.

程序設定示例

※設置完畢，按“菜單鍵”或“時鐘鍵”返回時鐘運行狀態，若在您設置好程序后需要立即開啟燈具，請?jiān)跁r(shí)鐘運行狀態下，按“手動/自動”鍵，將工作模式設置為“自動開”產品則立即開啟，到系統運行到關的程序時間點關閉，此后即按照開關程序時間自動執行;反之請將工作模式設置為“自動關”。

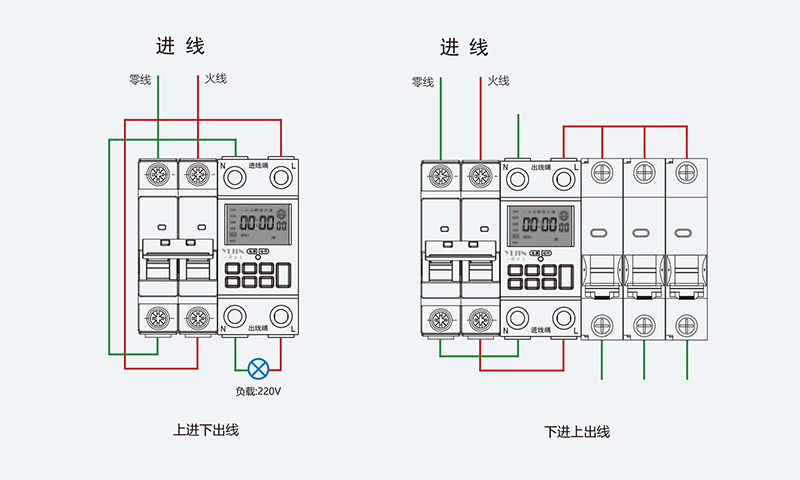

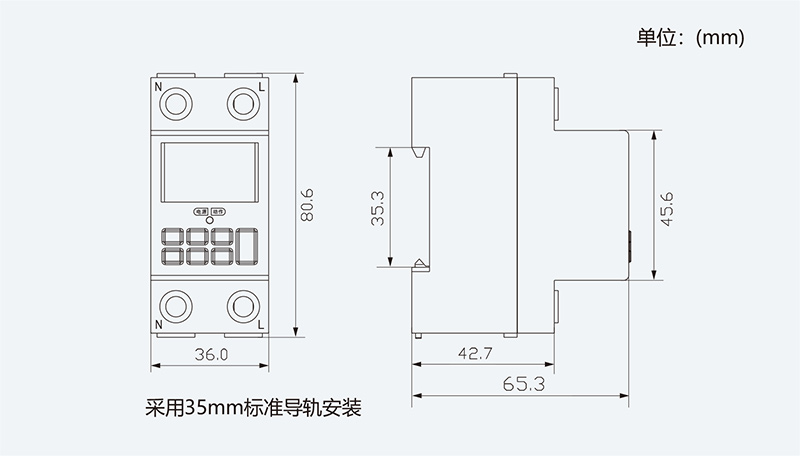

產品外形及接線圖

注意事項

如果本開關在不應開的時間開啟，或者在不應關的時間關閉，那可能是因?yàn)槎嘤嗟膸捉M開關時間沒有取消，參照“程序設定”中介紹的程序調整方法取消（注意:開關時間顯示“- -：- -”才表示取消，不要以為“00:00”表示取消）

因時控開關出錯而可能發生人命相關事故或者對社會產生重大影響的設備（例如醫療設備以及大型設備等），嚴禁使用本時控開關。

因時控開關出錯而發生重大財產損失的設備(大型加熱器或冷庫等)，在使用本時控開關時，請務必使特性和性能的數值有足夠的余量，并采取二重電路等安全對策。

請勿自行修理、分解或改造，修理、檢查等工作請務必委托給經銷商店或負責施工的單位。

接通電源后請勿接觸端子部分，本開關工作在無潮濕、腐蝕及高金屬含量氣體環境中。請勿使沾染油或水。

全國主要城市經緯度對照表

常見故障及排除方法

時控開關到設定開啟時間動作指示燈亮、或到設定關閉時間電源指示燈亮，但繼電器不轉換，檢查電源電壓是否過低。

燒壞產品：檢查供電電源是否超出產品額定電源電壓，電源線是否接錯。

故障排除：當產品出現故障后，首先應迅速斷開電源，按接線圖正確接線，檢查線路無誤后，按操作注意事項操作。確屬產品本身質量問題的產品，請與當?shù)亟?jīng)銷公司或我公司聯系。

LCD無顯示，請確認產品是否進行開機。
